Opis

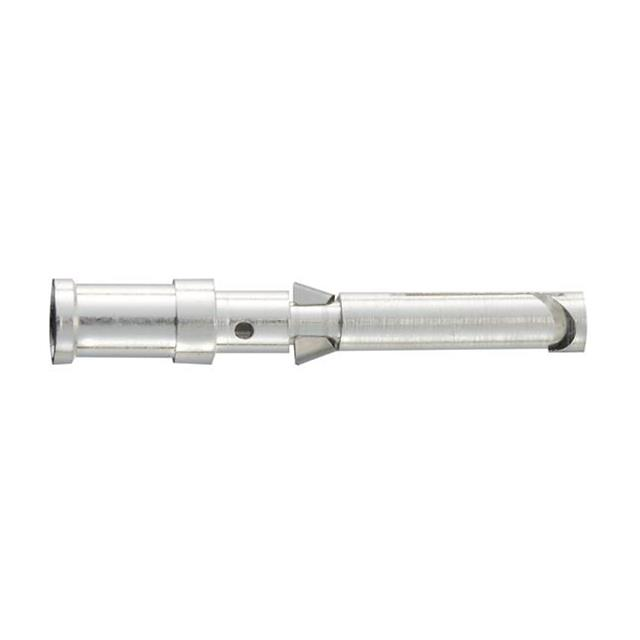

HARTING 09150006203 Han D® żeński styk crimp AWG 20 (0,5 mm²)
Opis
Męski styk żeński Han D® – kod 09150006203 – to precyzyjny komponent do złączy ciężkich serii Han D, DD czy Han Q. Wersja crimp (zaciskana) zapewnia niezawodne połączenie przewodów o średnicy 0,5 mm² (AWG 20), oferując trwałą transmisję prądu do 10 A.
Kluczowe cechy
-
Żeński styk crimp (gniazdo) – łatwy montaż poprzez zacisk
-
Przekrój przewodu: 0,5 mm² (AWG 20) – optymalny do sygnałów i średnich obciążeń
-
Prąd znamionowy ≤ 10 A, napięcie do 250 V
-
Niska rezystancja styku ≤ 3 mΩ – minimalne straty i stabilne połączenie
-
Srebrzona powierzchnia (~3 µm) na kontakcie z miedzi – większa trwałość i odporność na korozję
-
Stripping 8 mm, żywotność: ≥ 500 cykli mate/demate
-
Normy: IEC 60664‑1, IEC 61984 – pełna zgodność przemysłowa
Zastosowania
-
Integracja w modułach Han D, DD, DDD i Q – sygnałowych i energetycznych
-
Automatyka przemysłowa, panele sterownicze, połączenia sygnałowe i prądowe
-
Aplikacje przemysłowe, gdzie wymagane są powtarzalne i pewne złącza elektryczne
Specyfikacja techniczna
-
Typ styku: żeński (socket), crimp
-
Przekrój drutu: 0,5 mm² (AWG 20)
-
Prąd znamionowy: ≤ 10 A
-
Napięcie robocze: ≤ 250 V
-
Rezystancja kontaktu: ≤ 3 mΩ
-
Długość luzowa: stripping 8 mm
-
Materiał styku: stop miedziowy, powierzchnia srebrzona (~3 µm)
-
Żywotność: ≥ 500 cykli mate/demate
-
Certyfikaty i normy: IEC 60664‑1, IEC 61984, UL, CSA
-
Zgodność RoHS (z wyjątkiem Pb w stopie)
-
Waga/opakowanie: ~0,63 g,
Kup teraz
Kup teraz na pstryczekelektryczek.pl!
Styk 09150006203 to dobry wybór do systemów Han‑Modular®, charakteryzujący się prostym montażem, solidnym wykonaniem i zgodnością z normami przemysłowymi – gwarantuje niezawodne połączenie w aplikacjach sygnałowych i energoelektrycznych.
