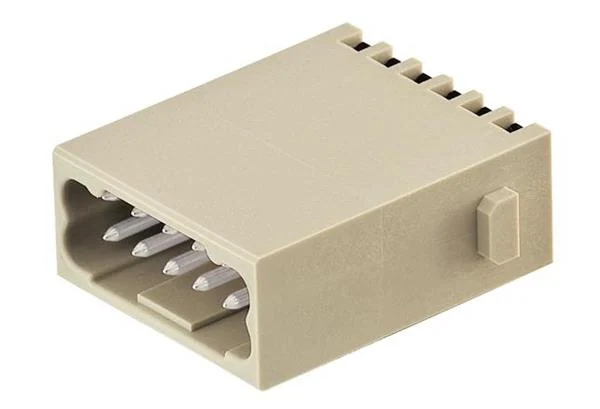

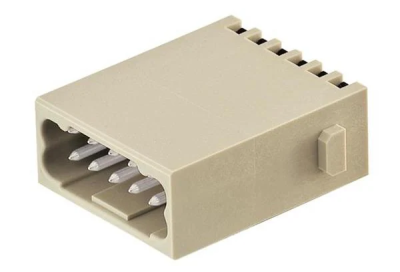

HARTING 09 14 012 2632 — Han DD moduł męski Quick‑Lock 12‑pin
Opis
Moduł męski Han DD Quick‑Lock z 12 stykami, zaprojektowany dla systemów Han‑Modular®. Umożliwia szybkie i solidne połączenie przewodów metodą push‑in w wersji z blokadą, co zwiększa szybkość i pewność montażu bez użycia narzędzi.
Kluczowe cechy
-
12 styków męskich w układzie 2×6, przeznaczony do przewodów 0,25–1,5 mm² — idealny dla szerokich zastosowań sygnałowych
-
Technologia Han‑Quick Lock® push‑in z bloczkiem – zapewnia szybki montaż i wygodne uwalnianie
-
Prąd znamionowy 10 A, napięcie 250 V (600 V zgodnie z UL) — pewność działania w aplikacjach przemysłowych
-
Izolacja z poliwęglanu PC, RAL 7032, klasa UL 94 V‑0 — wytrzymałość mechaniczna i ognioodporność
-
Odporność temperaturowa –40…+125 °C, ≥ 500 cykli łączeń — trwałość w trudnych warunkach przemysłowych
Zastosowania
Moduł 09140122632 sprawdzi się w:
-
instalacjach automatyki, sterowania i sygnałowych,
-
montażu w ramkach Han‑Modular® — systemy przemysłowe, pojazdy, kolej, maszyny,
-
sytuacjach, gdzie szybki montaż i niezawodna blokada przewodu to priorytet.
Specyfikacja techniczna
-
Typ modułu: Han DD®, męski, Quick‑Lock (push‑in)
-
Liczba styków: 12
-
Przekrój przewodu: 0,25…1,5 mm², Ø ≤ 3,6 mm
-
Prąd/Napięcie znamionowe: 10 A / 250 V (UL 600 V)
-
Impulsowe napięcie: 4 kV, stopień zanieczyszczenia: 3
-
Opór styku: ≤ 3 mΩ, izolacja: > 10¹⁰ Ω
-
Izolacja: PC UL 94 V‑0, kolor RAL 7032
-
Zakres temperaturowy: –40…+125 °C, cykli montażowych ≥ 500
-
Waga: ok. 5 g netto (opakowanie 2 szt.), produkcja: Rumunia; CN 85389099
