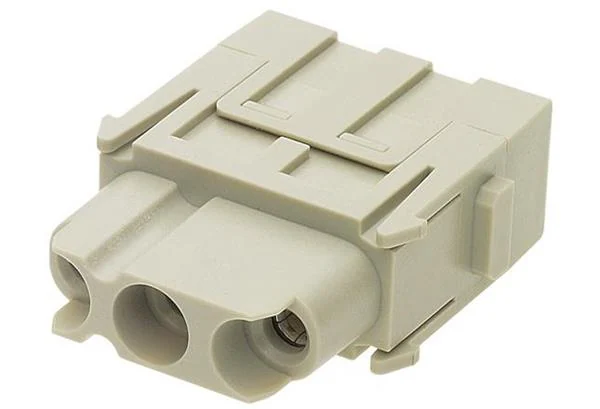

HARTING 09 14 003 2701 — Han® C moduł żeński axial screw (3‑pin)
Opis
Moduł żeński serii Han C (Han® Modular) z trzema stykami i przyłączeniem śrubowym (axial screw), umożliwiający niezawodne połączenia przewodów o przekroju 2,5–8 mm². Idealny do zastosowań wymagających prądu do 40 A i napięcia do 690 V w wymagających warunkach przemysłowych.
Kluczowe cechy
-
3 styki żeńskie, przyłącze śrubowe – zapewnia solidne i trwałe połączenie przewodów 2,5–8 mm²
-
Znamionowy prąd 40 A, napięcie 690 V (UL 600 V) – odpowiedni dla aplikacji zasilających
-
Izolacja PC UL94 V‑0 w kolorze RAL 7032 – bezpieczna i wytrzymała konstrukcja
-
Dopuszczalne napięcie udarowe 8 kV, stopień zanieczyszczenia 3 – stabilne działanie w trudnych warunkach
-
Odporność temperaturowa –40…+125 °C, ≥ 500 cykli łączeń – trwałość i niezawodność
Zastosowania
Moduł 09140032701 zalecany jest do:
-
połączeń zasilających w maszynach przemysłowych i panelach sterowniczych,
-
systemów automatyki i energetyki,
-
aplikacji mobilnych i kolejowych zgodnych z normą EN 45545‑2,
-
zastosowań wymagających szybkiej i bezpiecznej konfiguracji wielomodularnych złączy prądowych.
Specyfikacja techniczna
-
Typ modułu: Han C, żeński, axial screw
-
Liczba styków: 3
-
Przekrój przewodu: 2,5…8 mm² (Ø ≤ 8,2 mm)
-
Montaż: śrubowy, moment dokręcenia 1,5 Nm (2 Nm dla 6 mm²)
-
Prąd znamionowy: 40 A
-
Napięcie znamionowe: 690 V (UL 600 V)
-
Impulsowe napięcie: 8 kV
-
Izolacja: >10¹⁰ Ω, opór styku ≤0,3 mΩ
-
Stopień zabrudzenia: 3
-
Temperatura pracy: –40…+125 °C
-
Żywotność: ≥500 cykli
-
Materiał: poliwęglan UL 94 V‑0, styki ze srebrzonego stopu miedzi
-
Waga netto: ok. 30 g (opakowanie – 2 szt.)
-
Kraj produkcji: Niemcy; CN 85366990
