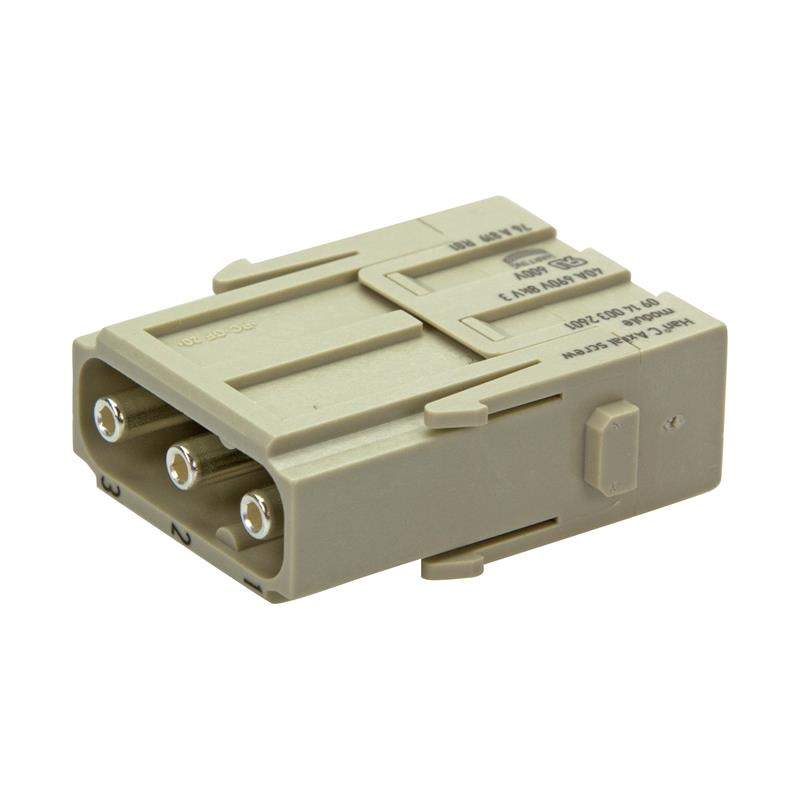

HARTING 09 14 003 2601 — Han® C moduł męski axial screw 3‑pin
Opis
Moduł męski serii Han® C z trzema stykami, przystosowany do montażu axially przykręcanego przewodu. Przeznaczony do zastosowań przemysłowych wymagających przesyłu prądu do 40 A przy napięciu 690 V – zapewnia niezawodne i trwałe połączenie.
Kluczowe cechy
-
3 styki męskie, przyłącze śrubowe (axial screw) – solidne i trwałe połączenie przewodu
-
Przekrój przewodu 2,5…8 mm², dopuszczony maks. Ø 8,2 mm – elastyczne dopasowanie do standardowych przewodów przemysłowych
-
Znamionowy prąd 40 A, napięcie 690 V (UL 600 V) – odpowiedni do trudnych warunków pracy
-
Obudowa z poliwęglanu PC, kolor RAL 7032, klasa palności UL 94 V‑0 – wysoka odporność mechaniczna i ognioodporność
-
Zakres temperaturowy –40…+125 °C, ≥ 500 cykli łączeń – gwarancja niezawodności w długim okresie eksploatacji
Zastosowania
Moduł idealnie sprawdza się w:
-
konstrukcjach maszyn i urządzeń przemysłowych jako element połączenia z ramkami Han-Modular,
-
instalacjach zasilających i sygnałowych w energetyce, automatyce oraz transporcie,
-
aplikacjach kolejowych (EN 45545‑2), gdzie wymagana jest wysoka odporność temperaturowa i mechaniczna.
Specyfikacja techniczna
-
Typ modułu: Han C, wersja męska axial screw
-
Liczba styków: 3
-
Przekrój przewodu: 2,5…8 mm², max Ø 8,2 mm
-
Montaż: śrubowy axial screw, moment 1,5–2 Nm
-
Prąd znamionowy: 40 A
-
Napięcie znamionowe: 690 V (UL 600 V)
-
Impulsowe napięcie: 8 kV
-
Izolacja: >10¹⁰ Ω, opór styku ≤0,3 mΩ
-
Stopień zabrudzenia: 3
-
Materiał: PC UL94 V‑0, styki stop miedziowy, srebrzony
-
Zakres temperatur: –40…+125 °C
-
Cykle łączeń: ≥ 500
-
Waga: ok. 16,9 g netto (2 szt. pakowana)
-
Produkcja: Niemcy; CN 85366990
