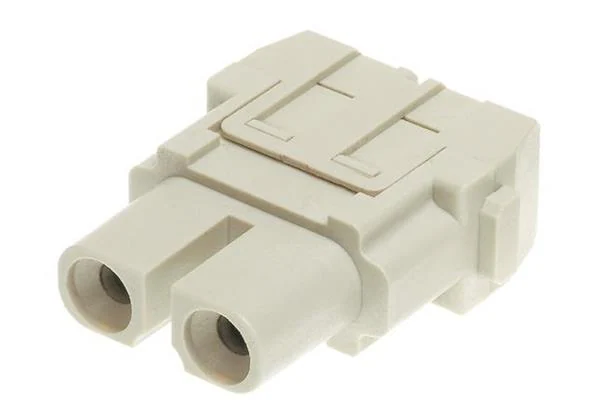

HARTING 09 14 002 2701 — Han® 40 A moduł żeński axial screw (2‑pin)
Opis
Moduł żeński serii Han® Modular o mocy 40 A z przyłączeniem śrubowym (axial screw), wyposażony w 2 styki. Przeznaczony do systemów modułowych Han®, zapewnia pewne, trwałe i wysokoprądowe połączenia w przemyśle energetycznym, automatyce i maszynach.
Kluczowe cechy
-
2 styki żeńskie, przyłącze śrubowe – umożliwia solidne połączenie przewodów o przekroju 2,5–8 mm²
-
Znamionowy prąd 40 A, napięcie 1 000 V (600 V wg UL) – renomowana wydajność energetyczna
-
Kategoria terminali crimp/screw, złącza śrubowe – elastyczne i pewne mocowanie
-
Bryła z poliwęglanu PC, RAL 7032, klasa UL 94 V‑0 – odporność mechaniczna i palnościowa
-
Odporność temperaturowa –40…+125 °C, min. 500 cykli łączeń – gwarancja wytrzymałości
Zastosowania
Stosowany przede wszystkim w:
-
przemysłowych systemach zasilania i automatyki,
-
montażu w ramkach Han® Modular (systemy wielomodularne),
-
instalacjach energetycznych i mobilnej automatyce,
-
aplikacjach wymagających szczelnych, wysokoprądowych połączeń.
Specyfikacja techniczna
-
Typ modułu: Han 40 A moduł, żeński, single module — axial screw
-
Liczba styków: 2
-
Przekrój przewodu: 2,5…8 mm² (max Ø 10,5 mm)
-
Prąd znamionowy: 40 A (derating wg AWG, UL/CSA)
-
Napięcie znamionowe: 1 000 V (600 V wg UL/CSA)
-
Impulsowe napięcie: 8 kV
-
Izolacja: >10¹⁰ Ω, opór styku ≤ 0,3 mΩ
-
Czas montażu: moment 1,5 Nm (2,0 Nm dla grubszego przewodu)
-
Zakres temperatur: –40…+125 °C
-
Liczba cykli łączeń: ≥ 500
-
Materiał: poliwęglan PC, kolor RAL 7032, styk: stop miedziowy, powłoka srebrna
-
Waga: ok. 22 g (opakowanie 2 sztuki)
-
Kraj pochodzenia: Niemcy; CN 85389099
