Opis

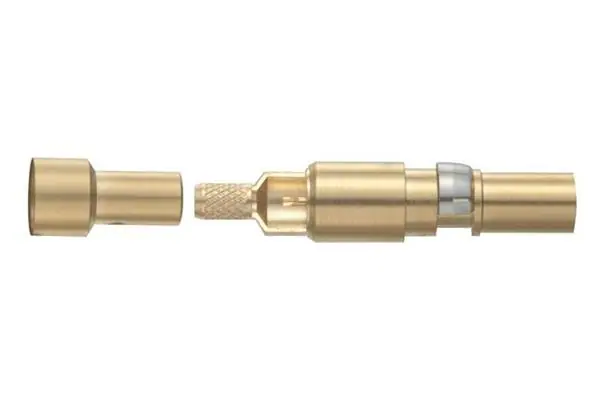

HARTING 09140006211 Han‑Modular żeński insert coaxialny F‑kontakt 50 Ω (RG 174)
Opis
Żeński insert HARTING 09140006211 z serii Han Modular to precyzyjny kontakt współosiowy (F-contact) o impedancji 50 Ω, przeznaczony do kabli RG 174 U, 188 A U i 316 U. Zapewnia niezawodne połączenie sygnałów RF w obudowach wielomodularnych, idealny do zastosowań w telekomunikacji i systemach kontrolno-pomiarowych.
Kluczowe cechy
-
Kontakt F (żenski) – zaprojektowany dla typowych przewodów RG 174, RG 188 AU, RG 316 U .
-
Impedancja 50 Ω – zapewnia prawidłowe dopasowanie linii transmisyjnej RF .
-
Złocone złoto na mosiądzu – korozjoodporna powierzchnia o niskim oporze kontaktu (< 10 mΩ) .
-
Obciążalność prądowa 1,5 A – wystarczające do przenoszenia sygnałów RF .
-
Metody montażu: crimp lub lut – umożliwiają trwałe zakończenie kabla zgodne z rutynową instalacją .
-
Trwałość ≥ 500 cykli łączeniowych – gwarantuje długowieczność w montażach modularnych .
Zastosowania
-
Moduł do obudów Han‑Modular, stosowany w aplikacjach telekomunikacyjnych, pomiarowych i automatyce.
-
Idealny do transmisji sygnału RF w systemach telemetrycznych, radarowych i kontrolnych.
-
Świetnie sprawdza się jako wymienny element przy konserwacji połączeń coaxialnych.
Specyfikacja techniczna
-
Kod katalogowy: 09140006211
-
Seria: Han Modular, DIN 41626
-
Typ: żeński insert F‑kontakt
-
Impedancja: 50 Ω
-
Obsługiwane przewody: RG 174 U, RG 188 AU, RG 316 U
-
Prąd nominalny: ≤ 1,5 A
-
Opór kontaktu: ≤ 10 mΩ
-
Materiał kontaktu: stop mosiądzu, powierzchnia złocona
-
Wykończenie: twarde złoto
-
Metoda montażu: crimp / lutowanie
-
Wytrzymałość mechaniczna: ≥ 500 cykli
-
Normy: DIN 41626, IEC 60664‑1, IEC 61984
