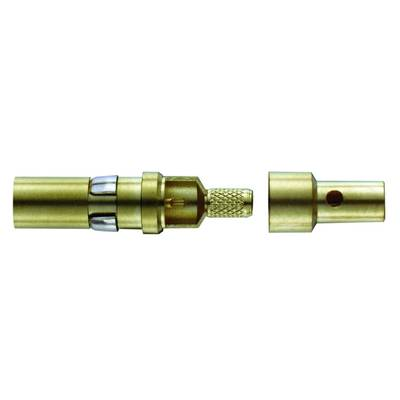

HARTING 09 14 000 6111 – Styk koncentryczny M‑Contact 50 Ω RG 174
Opis
Precyzyjny, męski styk koncentryczny HARTING Han-Modular, zoptymalizowany pod kątem kabli RG 174 U, 188 AU i 316 U. Przeznaczony do montażu w złączach typu Han-Modular, 50 Ω, złocony dla zapewnienia najlepszych parametrów transmisji i trwałości.
Kluczowe cechy
-
Impedancja 50 Ω – idealna do sygnałów RF i wysokiej częstotliwości .
-
Prąd znamionowy ≤ 1,5 A – sprawdza się przy zasilaniu małych obciążeń .
-
Złocenie kontaktu – niski opór styku ≤ 10 mΩ i wysoka odporność na korozję .
-
Montaż: lutowanie / zaciskanie – daje elastyczność przy instalacji .
-
Konstrukcja z miedzi stopowej – solidna i trwała, zgodna z normami IEC 60664‑1 i IEC 61984 .
-
Temperatura pracy –40 °C…+70 °C, UL94V‑0 – bezpieczna i odporna na wyzwania przemysłowe .
Zastosowania
-
W systemach Han‑Modular do przesyłu sygnałów RF, szczególnie tam, gdzie wymagana jest precyzyjna impedancja 50 Ω – np. w pomiarach, antenach, transmisji danych.
-
W przemysłowych instalacjach automatyki, gdzie wysoka jakość sygnału i trwałość są kluczowe.
-
Do zastosowań w urządzeniach komunikacyjnych i urządzeniach audio‑wideo klasy przemysłowej.
-
W profesjonalnych zestawach kablowych jako mocna i niezawodna część złącza.
Specyfikacja techniczna
-
Numer katalogowy: 09 14 000 6111
-
Typ styku: koncentryczny męski (M‑Contact)
-
Złącze dla: RG 174 U, 188 AU, 316 U
-
Impedancja: 50 Ω
-
Prąd znamionowy: do 1,5 A
-
Opór styku: ≤ 10 mΩ
-
Materiał: stop miedzi
-
Powłoka: złocona
-
Typ montażu: lutowanie / zaciskanie
-
Zakres temperatur: od –40 °C do +70 °C
-
Odporność ogniowa: UL94 V‑0
-
Normy: IEC 60664‑1, IEC 61984
Kup teraz w pstryczekelektryczek.pl
Perfekcyjny wybór do technicznych instalacji RF, antenowych i sygnałowych — HARTING 09 14 000 6111 to niezastąpiony element złączy Han‑Modular. Dodaj do koszyka, by zwiększyć niezawodność swoich systemów RF już dziś!
