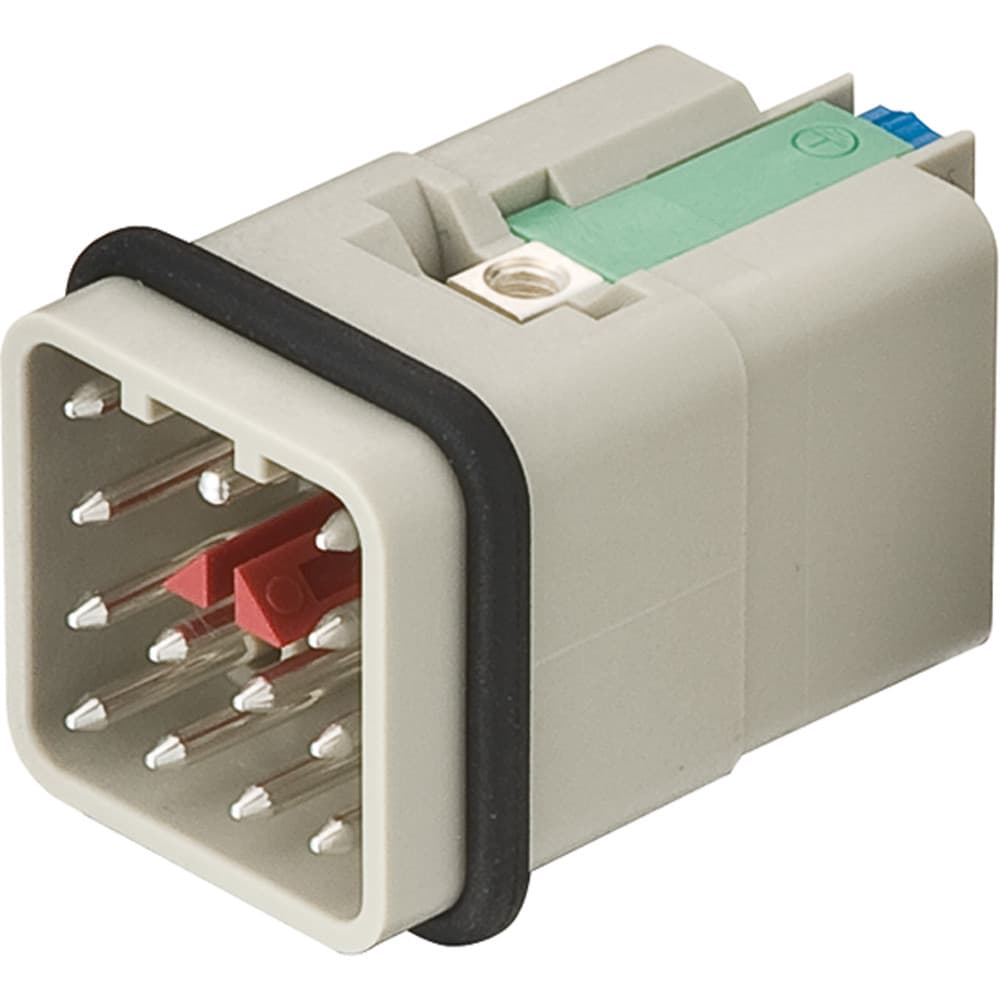

09120123001 – Wkładka męska Han Q 12-pin + PE, crimp, quick-lock

Opis

09120123001 to wytrzymała wkładka serii Han Q od HARTING, dopasowana do złączy przemysłowych typu Han. Wersja 12-pin + PE (przewód ochronny PE), montowana metodą crimp, wyposażona w szybkie push‑in quick-lock. Obudowa z poliwęglanu (PC) w klasycznym odcieniu szaro‑silex (RAL 7032) zapewnia trwałe, modułowe połączenie o wysokiej gęstości styków. Dzięki prądowi znamionowemu 10 A, napięciu roboczemu 400 V oraz odporności na drgania i –40 °C do +125 °C, wkładka sprawdzi się w wymagających warunkach fabrycznych.

Kluczowe cechy

• 12 styków + PE – umożliwia kompaktowe łączenie sygnału z uziemieniem.

• Crimp + quick‑lock – szybki montaż bez dodatkowych narzędzi, gwarantowany zatrzask.

• Poliwęglan, RAL 7032 – solidna konstrukcja z materiału UL94 V‑0.

• Znamionowy prąd 10 A / napięcie 400 V – sprawdza się w złączach przemysłowych klasy 3 A.

• Zakres temperatur −40 °C…+125 °C – odporność termiczna od stref chłodniczych po gorące linie produkcyjne.

Zastosowania

• Przemysłowe złącza wielostykowe Han Q – idealne do maszyn, robotyki i automatyki.

• Panele sterownicze i szafy rozdzielcze – gdzie potrzebne są kompaktowe, wielostykowe moduły sygnałowe i uziemiające.

• Aplikacje mobilne i zewnętrzne – montaż w trudnych warunkach – drgania, zapylenie, różnice temperatury.

• Modernizacje i rozbudowy instalacji – szybka wymiana bez narzędzi, dzięki zatrzaskowi quick-lock.

Specyfikacja techniczna

• Producent: HARTING

• Seria: Han Q

• Typ: Wkładka męska złącza wielostykowego (Insert Male)

• Liczba styków: 12 + PE (uziemienie)

• Montaż: Crimp + push‑in Quick‑Lock

• Materiał obudowy: Poliwęglan, RAL 7032

• Przekrój przewodów: 0,14–2,5 mm² (dla prawidłowych styków crimpowych)

• Prąd znamionowy: 10 A

• Napięcie znamionowe: 400 V (UL/CSA 600 V)

• Temperatura pracy: −40 °C…+125 °C

• Cyklom wytrzymałość: ≥ 500 cykli łączeń

• Stopnie ochrony: zgodne z IEC 60529 przy zamontowanym zestawie obudowy

• Materiały zgodne: UL94 V‑0, RoHS

• Wymiary: standard Han Q 3 A (21×21 mm panel)

• Certyfikaty: IEC 60664‑1, IEC 61984, UL 1977, CSA‑C22.2, DNV‑GL
