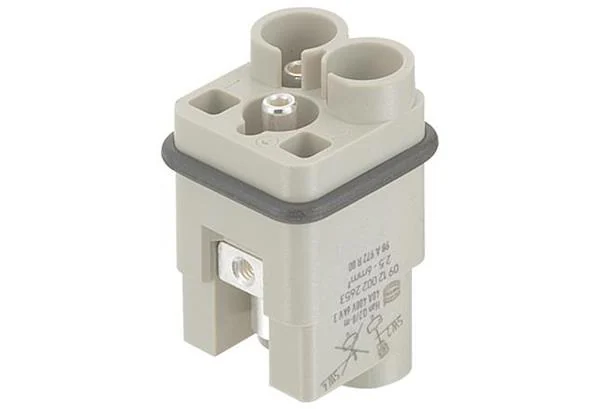

09120022653 – Han Q® 2/0 męski wkład, 2 styki + PE, zacisk śrubowy

Opis

Wydajny i trwały wkład męski Han Q® 2/0, model 09120022653, wyposażony w 2 styki z przewodem ochronnym PE oraz zacisk śrubowy. Idealny do złączy serii Han 3 A, zapewnia szybki montaż i wysoką przewodność w wymagających zastosowaniach przemysłowych.

Kluczowe cechy

• 2 styki + PE (ochrona) — kompletne połączenie siły i bezpieczeństwa

• Prąd znamionowy 40 A, napięcie 400 V AC — mocne parametry dla zasilania trójfazowych silników

• Zacisk śrubowy osiowy, moment 1,8 Nm — dla przewodów 2,5–6 mm² (AWG 14–10), bez narzędzi

• Izolacja > 10¹⁰ Ω, napięcie udarowe 6 kV, klasa zabrudzenia 3 — wysoka odporność elektryczna

• Kontakt srebrzony (<1 mΩ) z materiału Cu–stop — niska rezystancja i minimalne straty

• Temperatura pracy –40 °C…+125 °C, min. 500 cykli montażowych — trwałość i niezawodność

• Obudowa z poliwęglanu RAL 7032 (UL94 V‑0) — odporność ogniowa i mechaniczna

• Certyfikaty IEC 60664‑1, IEC 61984, UL/CSA, DNV GL, EN 45545‑2 — do zastosowań przemysłowych i kolejowych

Zastosowania

• Zasilanie trójfazowych silników i maszyn z przewodami 2,5–6 mm²

• Złącza Han® 3 A w hard‑warowych systemach automatyki i energetyki

• Aplikacje wymagające dużego prądu i ochrony PE w trudnym środowisku

• Instalacje, gdzie liczy się wysoka trwałość, bezpieczeństwo i certyfikacje

Specyfikacja techniczna

• Seria: Han Q® (rozmiar 3 A)

• Typ: wkład męski (pin insert) 2/0 (2 + PE)

• Zacisk: śrubowy osiowy, moment 1,8 Nm

• Przekrój przewodu: 2,5 – 6 mm² (AWG 14–10)

• Prąd nominalny: 40 A

• Napięcie znamionowe: 400 V AC (UL 400 V)

• Napięcie udarowe: 6 kV

• Izolacja: ≥ 10¹⁰ Ω

• Opór stykowy: ≤ 1 mΩ

• Temperatura pracy: –40 … +125 °C

• Montaże: ≥ 500 cykli

• Materiał obudowy: PC UL94 V‑0, RAL 7032

• Kontakty: mosiądz, srebrzone

• Wymiary: ok. 40 × 21 × 21 mm

• Masa: ~20 g netto

• Certyfikaty: IEC 60664‑1, IEC 61984, UL 1977/CSA, DNV GL, EN 45545‑2 (HL 1–3)

• Kraj produkcji: Rumunia

• GTIN: 5713140016569
