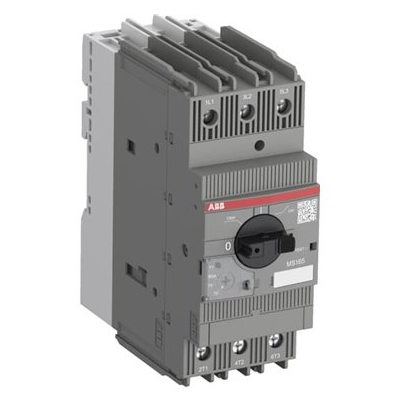

ABB ; Wyłącznik silnikowy MS165 42

MS165 to kompaktowa i wydajna seria do ochrony silników do 45 kW (400 V) / 80 A o szerokości 55 mm. Oferują niezawodną ochronę silników w przypadku przeciążenia lub zaniku fazy. Urządzenia posiadają klasę wyzwalania 10.
Ten typ posiada również czytelną i niezawodną sygnalizację awarii w osobnym okienku w przypadku zadziałania zwarciowego. Dalsze funkcje to wbudowana funkcja rozłączenia, kompensacja temperatury, mechanizm bez wyzwalania i obrotowy uchwyt z wyraźnym wskazaniem pozycji przełącznika. Ręczny rozrusznik silnika (znany również jako wyłącznik ochronny silnika lub ręczny wyłącznik silnikowy) jest odpowiedni do zastosowań trój- i jednofazowych. Klamka posiada blokadę chroniącą przed nieautoryzowanymi zmianami. Styki pomocnicze, styki sygnalizacyjne, wyzwalacze podnapięciowe, wyzwalacze wzrostowe, bloki zasilania są dostępne jako wyposażenie dodatkowe. Te
pasują do całej serii MS116/MS132/MS165.

Ogólne informacje

• Typ produktu:

  MS165-42

• Kod zamówieniowy:

  1SAM451000R1015

• Numer EAN:

  4013614486098

• Opis katalogowy:

  MS165-42 Manual Motor Starter 30 ... 42 A

Dane techniczne

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (230 V AC) 50 kA
  (250 V DC) 3 Poles in Series 100 kA
  (400 V AC) 50 kA
  (440 V AC) 50 kA
  (500 V AC) 30 kA
  (690 V AC) 10 kA

• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  (230 V AC) 50 kA
  (250 V DC) 100 kA
  (400 V AC) 50 kA
  (440 V AC) 50 kA
  (500 V AC) 30 kA
  (690 V AC) 10 kA

• Znamionowe chwilowe ustawienie prądu zwarciowego (I_i):

  630 A

• Zakres ustawień:

  30 ... 42 A

• Moc znamionowa AC-3 (P_e):

  (400 V) Three Phase 22 kW

• Moc znamionowa AC-3e (P_e):

  (400 V) Three Phase 22 kW

• Znamionowe napięcie pracy:

  Obwód główny 690 V AC
  Obwód główny 250 V DC

• Znamionowy prąd pracy (I_e):

  42 A

• Znamionowy prąd pracy AC-3 (I_e):

  42 A

• Znamionowy prąd pracy AC-3e (I_e):

  42 A

• Znamionowy prąd pracy DC-5 (I_e):

  42 A

• Częstotliwość znamionowa (f):

  Obwód główny 50 Hz
  Obwód główny 60 Hz

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  Obwód główny 8 kV

• Znamionowe napięcie izolacji (U_i):

  1000 V

• Straty mocy:

  na biegun 2.79 ... 5.47 W

• Liczba biegunów:

  3

• Prąd przy chłodzeniu konwencjonalnym (I_th):

  Obwód główny 42 A

• Stopień ochrony:

  Housing IP20
  Main Circuit Terminals IP10

• Stopień zanieczyszczenia:

  3

• Trwałość elektryczna:

  25000 cycle

• Wytrzymalosc mechaniczna:

  50000 cycle

• Typ zacisku:

  Screw Terminals

• Dane montażowe-obwód glówny (roboczy):

  Elastyczny z tulejką 1/2x 1 ... 35 mm²
  Elastyczny z izolowaną tulejką 1/2x 1 ... 35 mm²
  Elastyczny 1/2x 1 ... 35 mm²
  Sztywny 1/2x 1 ... 4 mm²
  Solid 1/2x 1 ... 4 mm²
  Skrętka 1/2x 1 ... 50 mm²

• Momenty dokrecajace:

  Obwód główny (roboczy) 4 N·m

• Długość odizolowania przewodu:

  Obwód główny 16 mm

• Rekomendowany śrubokręt:

  Pozidriv 2

• Pozycja montażu:

  1 ... 6

• Montaż na szynie DIN:

  TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
  TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

• Odległość pomiędzy urządzeniami:

  Electrical Conductive Board, Horizontal - Up to 1000 V 1.5 mm
  Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
  Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
  Electrical Conductive Board, Vertical 75 mm
  Other Device Same Type, Horizontal 0 mm
  Other Device Same Type, Vertical 150 mm

• Typ dźwigni:

  Rotary Handle

• Wskaźnik położenia styku:

  ON / OFF / TRIP

• Normy:

  CSA 22.2 No. 14
  IEC/EN 60947-1
  IEC/EN 60947-2
  IEC/EN 60947-4-1
  UL 60947-4-1

Informacje o pakowaniu

• Jednostka opakowania (poziom 1):

  box 1 sztuka

• Szerokość opakowania (poziom 1):

  78 mm

• Długość opakowania (poziom 1):

  155 mm

• Wysokość opakowania (poziom 1):

  155 mm

• Waga opakowania brutto (poziom 1):

  1.1 kg

• EAN opakowania (poziom 1):

  4013614486098
