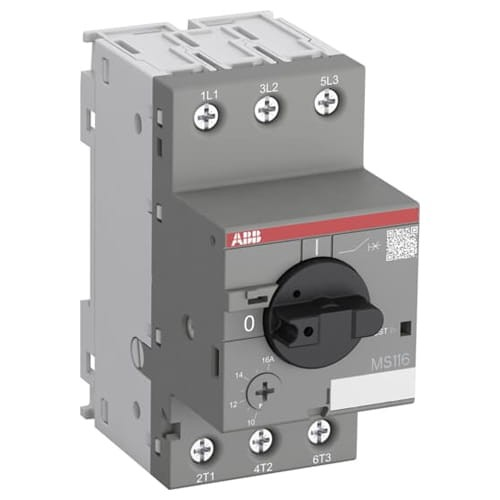

ABB ; Wyłącznik silnikowy MS116 4A

Dostępność: 2
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 244,45 zł 244.45
Cena netto: 198,74 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ABB
Kod produktu: 1SAM250000R1008
Pin It

Opis

Ręczny wyłącznik silnikowy MS116-4.0 (zwany także wyłącznikiem silnikowym lub ręcznym wyłącznikiem silnikowym) to kompaktowe urządzenie o szerokości 45 mm i znamionowym prądzie roboczym Ie = 4,0 A. Urządzenie to służy do ręcznego włączania i wyłączania silników i aby chronić je niezawodnie i bez potrzeby stosowania bezpiecznika przed zwarciem, przeciążeniem i zanikiem fazy. Ręczny rozrusznik silnika oferuje znamionową zdolność wyłączania zwarciowego Ics = 50 kA przy 400 VAC i klasę wyzwalania 10 A. Dalsze funkcje to wbudowana funkcja rozłączenia, kompensacja temperatury, mechanizm bez wyzwalania i obrotowy uchwyt z wyraźnym wskazaniem pozycji przełącznika. Ręczny rozrusznik silnika nadaje się do zastosowań trój- i jednofazowych. Styki pomocnicze, styki sygnalizacyjne, wyzwalacze podnapięciowe, wyzwalacze wzrostowe, szyny zbiorcze 3-fazowe, bloki zasilania i urządzenia blokujące do ochrony przed nieautoryzowanymi zmianami są dostępne jako akcesoria.

Ogólne informacje

    • Typ produktu:
      MS116-4.0
    • Kod zamówieniowy:
      1SAM250000R1008
    • Numer EAN:
      4013614320316
    • Opis katalogowy:
      MS116-4.0 Manual Motor Starter 2.5 ... 4.0 A

Dane techniczne

  • Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics):
    (230 V AC) 50 kA
    (400 V AC) 50 kA
    (440 V AC) 6 kA
    (500 V AC) 6 kA
    (690 V AC) 2 kA
  • Prąd znamionowy wyłączalny zwarciowy graniczny (Icu):
    (230 V AC) 75 kA
    (400 V AC) 75 kA
    (440 V AC) 18 kA
    (500 V AC) 15 kA
    (690 V AC) 3 kA
  • Znamionowe chwilowe ustawienie prądu zwarciowego (Ii):
    50 A
  • Zakres ustawień:
    2.5 ... 4.0 A
  • Moc znamionowa AC-3 (Pe):
    (400 V) Three Phase 1.5 kW
  • Moc znamionowa AC-3e (Pe):
    (400 V) Three Phase 1.5 kW
  • Znamionowe napięcie pracy:
    Obwód główny 690 V AC
  • Znamionowy prąd pracy (Ie):
    4 A
  • Znamionowy prąd pracy AC-3 (Ie):
    4 A
  • Znamionowy prąd pracy AC-3e (Ie):
    4 A
  • Częstotliwość znamionowa (f):
    Obwód główny 50 Hz
    Obwód główny 60 Hz
  • Napięcie znamionowe udarowe wytrzymywane (Uimp):
    Obwód główny 6 kV
  • Znamionowe napięcie izolacji (Ui):
    690 V
  • Straty mocy:
    na biegun 0.7 ... 1.8 W
  • Liczba biegunów:
    3
  • Prąd przy chłodzeniu konwencjonalnym (Ith):
    Obwód główny 4 A
  • Stopień ochrony:
    Housing IP20
    Main Circuit Terminals IP10
  • Stopień zanieczyszczenia:
    3
  • Trwałość elektryczna:
    100000 cycle
  • Wytrzymalosc mechaniczna:
    100000 cycle
  • Typ zacisku:
    Screw Terminals
  • Dane montażowe-obwód glówny (roboczy):
    Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
    Elastyczny z izolowaną tulejką 1/2x 0.75 ... 2.5 mm²
    Elastyczny 1/2x 0.75 ... 2.5 mm²
    Sztywny 1/2x 1 ... 4 mm²
  • Momenty dokrecajace:
    Obwód główny (roboczy) 0.8 ... 1.2 N·m
  • Długość odizolowania przewodu:
    Obwód główny 9 mm
  • Rekomendowany śrubokręt:
    Pozidriv 2
  • Pozycja montażu:
    any; 1 ... 6
  • Montaż na szynie DIN:
    TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
    TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715
  • Odległość pomiędzy urządzeniami:
    Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
    Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
    Electrical Conductive Board, Vertical 75 mm
    Other Device Same Type, Horizontal 0 mm
    Other Device Same Type, Vertical 150 mm
  • Typ dźwigni:
    Rotary Handle
  • Wskaźnik położenia styku:
    ON / OFF
  • Normy:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 60947-1
    UL 60947-4-1

Informacje o pakowaniu

    • Jednostka opakowania (poziom 1):
      box 1 sztuka
    • Szerokość opakowania (poziom 1):
      92 mm
    • Długość opakowania (poziom 1):
      95 mm
    • Wysokość opakowania (poziom 1):
      50 mm
    • Waga opakowania brutto (poziom 1):
      0.28 kg
    • EAN opakowania (poziom 1):
      4013614320316
