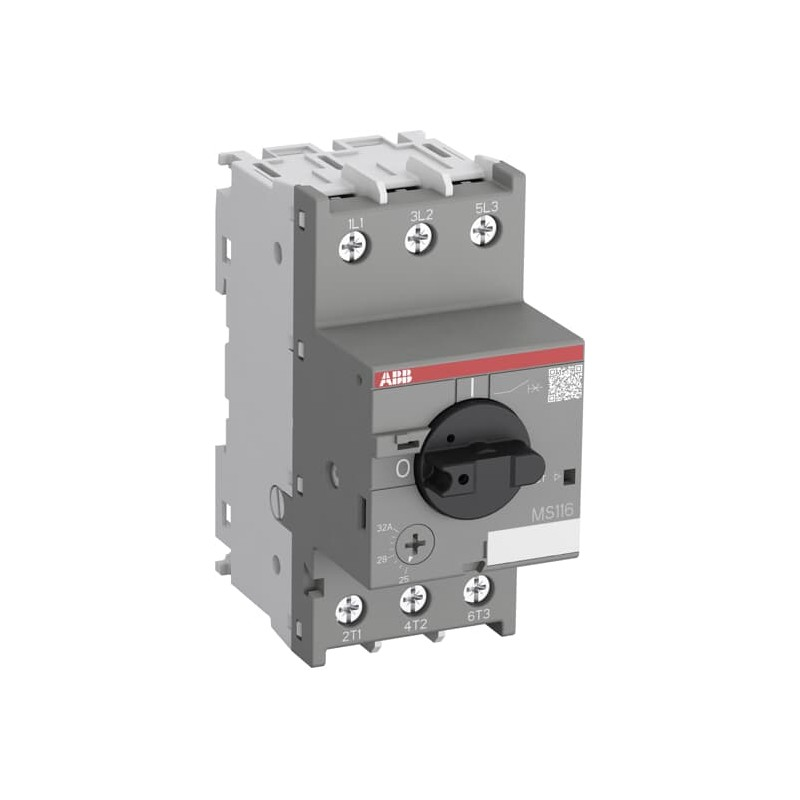

ABB ; Wyłącznik silnikowy MS116 32A

The MS116-32 manual motor starter (also known as motor protection circuit breaker or manual motor protector) is a compact 45 mm width device with a rated operational current of Ie = 32.0 A. This device is used to manually switch on and off motors and to protect them reliably and without the need for a fuse from short-circuits, overload and phase failures. The manual motor starter offers a rated service short-circuit breaking capacity Ics = 10 kA at 400 VAC and trip class 10A. Further features are the build-in disconnect function, temperature compensation, trip-free mechanism and a rotary handle with a clear switch position indication. The manual motor starter is suitable for three- and single-phase applications. Auxiliary contacts, signaling contacts, undervoltage releases, shunt trips, 3-phase bus bars, power in-feed blocks and locking devices for protection against unauthorized changes are available as accessory.

Ogólne informacje

• Typ produktu:

  MS116-32

• Kod zamówieniowy:

  1SAM250000R1015

• Numer EAN:

  4013614405679

• Opis katalogowy:

  MS116-32 Manual Motor Starter 25 ... 32 A

  Dane techniczne

  • Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

    (230 V AC) 10 kA
    (400 V AC) 10 kA
    (440 V AC) 3 kA
    (500 V AC) 3 kA
    (690 V AC) 2 kA

  • Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

    (230 V AC) 16 kA
    (400 V AC) 16 kA
    (440 V AC) 15 kA
    (500 V AC) 10 kA
    (690 V AC) 3 kA

  • Znamionowe chwilowe ustawienie prądu zwarciowego (I_i):

    480 A

  • Zakres ustawień:

    25 ... 32 A

  • Moc znamionowa AC-3 (P_e):

    (400 V) Three Phase 15 kW

  • Moc znamionowa AC-3e (P_e):

    (400 V) Three Phase 15 kW

  • Znamionowe napięcie pracy:

    Obwód główny 690 V AC

  • Znamionowy prąd pracy (I_e):

    32 A

  • Znamionowy prąd pracy AC-3 (I_e):

    32 A

  • Znamionowy prąd pracy AC-3e (I_e):

    32 A

  • Częstotliwość znamionowa (f):

    Obwód główny 50 Hz
    Obwód główny 60 Hz

  • Napięcie znamionowe udarowe wytrzymywane (U_imp):

    Obwód główny 6 kV

  • Znamionowe napięcie izolacji (U_i):

    690 V

  • Straty mocy:

    na biegun 1.9 ... 3.1 W

  • Liczba biegunów:

    3

  • Prąd przy chłodzeniu konwencjonalnym (I_th):

    Obwód główny 32 A

  • Stopień ochrony:

    Housing IP20
    Main Circuit Terminals IP10

  • Stopień zanieczyszczenia:

    3

  • Trwałość elektryczna:

    50000 cycle

  • Wytrzymalosc mechaniczna:

    100000 cycle

  • Typ zacisku:

    Screw Terminals

  • Dane montażowe-obwód glówny (roboczy):

    Elastyczny z tulejką 1/2x 0.75 ... 6 mm²
    Elastyczny z izolowaną tulejką 1/2x 0.75 ... 6 mm²
    Elastyczny 1/2x 1 ... 2.5 mm²
    Elastyczny 1/2x 2.5 ... 6 mm²
    Sztywny 1/2x 1 ... 2.5 mm²
    Sztywny 1/2x 2.5 ... 6 mm²

  • Momenty dokrecajace:

    Obwód główny (roboczy) 2 N·m

  • Długość odizolowania przewodu:

    Obwód główny 10 mm

  • Rekomendowany śrubokręt:

    Pozidriv 2

  • Pozycja montażu:

    1 ... 6

  • Montaż na szynie DIN:

    TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
    TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

  • Odległość pomiędzy urządzeniami:

    Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
    Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
    Electrical Conductive Board, Vertical 75 mm
    Other Device Same Type, Horizontal 0 mm
    Other Device Same Type, Vertical 150 mm

  • Typ dźwigni:

    Rotary Handle

  • Wskaźnik położenia styku:

    ON / OFF

  • Normy:

    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 60947-1
    UL 60947-4-1

    Informacje o pakowaniu

    • Jednostka opakowania (poziom 1):

      box 1 sztuka

    • Szerokość opakowania (poziom 1):

      92 mm

    • Długość opakowania (poziom 1):

      102 mm

    • Wysokość opakowania (poziom 1):

      50 mm

    • Waga opakowania brutto (poziom 1):

      0.325 kg

    • EAN opakowania (poziom 1):

      4013614405679
