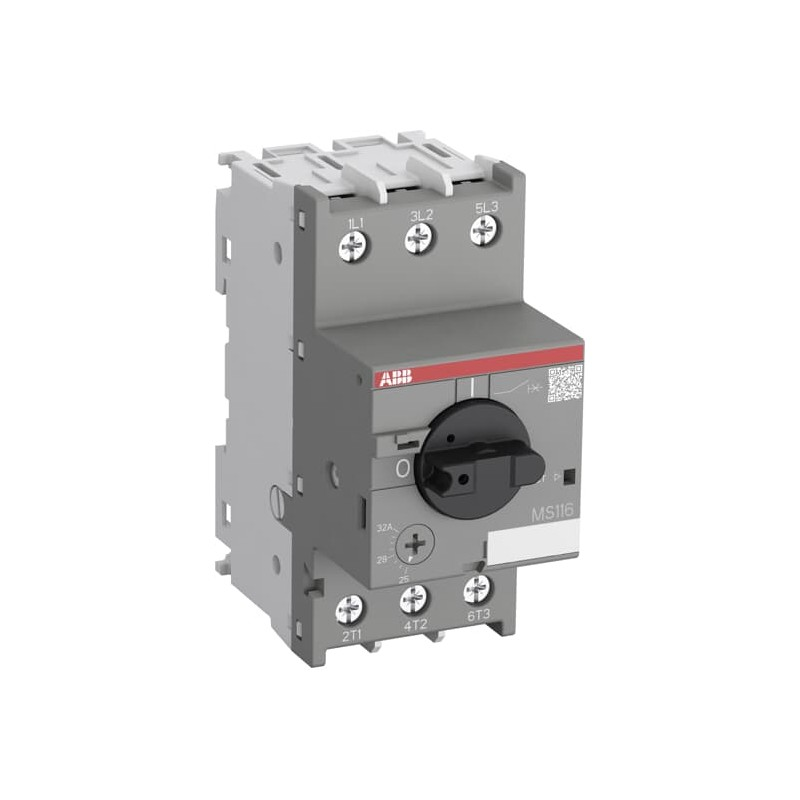

ABB ; Wyłącznik silnikowy MS116 20A
Opis
Ręczny wyłącznik silnikowy MS116-20 (zwany także wyłącznikiem silnikowym lub ręcznym wyłącznikiem silnikowym) to kompaktowe urządzenie o szerokości 45 mm i znamionowym prądzie roboczym Ie = 20,0 A. Urządzenie to służy do ręcznego włączania i wyłączania silników i aby chronić je niezawodnie i bez potrzeby stosowania bezpiecznika przed zwarciem, przeciążeniem i zanikiem fazy. Ręczny rozrusznik silnika oferuje znamionową zdolność wyłączania zwarciowego Ics = 10 kA przy 400 VAC i klasę wyzwalania 10 A. Dalsze funkcje to wbudowana funkcja rozłączenia, kompensacja temperatury, mechanizm bez wyzwalania i obrotowy uchwyt z wyraźnym wskazaniem pozycji przełącznika. Ręczny rozrusznik silnika nadaje się do zastosowań trój- i jednofazowych. Styki pomocnicze, styki sygnalizacyjne, wyzwalacze podnapięciowe, wyzwalacze wzrostowe, szyny zbiorcze 3-fazowe, bloki zasilania i urządzenia blokujące do ochrony przed nieautoryzowanymi zmianami są dostępne jako akcesoria.
Ogólne informacje
-
- Typ produktu:
- MS116-20
-
- Kod zamówieniowy:
- 1SAM250000R1013
-
- Numer EAN:
- 4013614405655
-
- Opis katalogowy:
- MS116-20 Manual Motor Starter 16 ... 20 A
-
Dane techniczne
-
- Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics):
- (230 V AC) 10 kA
(400 V AC) 10 kA
(440 V AC) 3 kA
(500 V AC) 3 kA
(690 V AC) 2 kA
-
- Prąd znamionowy wyłączalny zwarciowy graniczny (Icu):
- (230 V AC) 16 kA
(400 V AC) 16 kA
(440 V AC) 15 kA
(500 V AC) 10 kA
(690 V AC) 3 kA
-
- Znamionowe chwilowe ustawienie prądu zwarciowego (Ii):
- 300 A
-
- Zakres ustawień:
- 16 ... 20 A
-
- Moc znamionowa AC-3 (Pe):
- (400 V) Three Phase 7.5 kW
-
- Moc znamionowa AC-3e (Pe):
- (400 V) Three Phase 7.5 kW
-
- Znamionowe napięcie pracy:
- Obwód główny 690 V AC
-
- Znamionowy prąd pracy (Ie):
- 20 A
-
- Znamionowy prąd pracy AC-3 (Ie):
- 20 A
-
- Znamionowy prąd pracy AC-3e (Ie):
- 20 A
-
- Częstotliwość znamionowa (f):
- Obwód główny 50 Hz
Obwód główny 60 Hz
-
- Napięcie znamionowe udarowe wytrzymywane (Uimp):
- Obwód główny 6 kV
-
- Znamionowe napięcie izolacji (Ui):
- 690 V
-
- Straty mocy:
- na biegun 1.5 ... 2.3 W
-
- Liczba biegunów:
- 3
-
- Prąd przy chłodzeniu konwencjonalnym (Ith):
- Obwód główny 20 A
-
- Stopień ochrony:
- Housing IP20
Main Circuit Terminals IP10
-
- Stopień zanieczyszczenia:
- 3
-
- Trwałość elektryczna:
- 50000 cycle
-
- Wytrzymalosc mechaniczna:
- 100000 cycle
-
- Typ zacisku:
- Screw Terminals
-
- Dane montażowe-obwód glówny (roboczy):
- Elastyczny z tulejką 1/2x 0.75 ... 6 mm²
Elastyczny z izolowaną tulejką 1/2x 0.75 ... 6 mm²
Elastyczny 1/2x 1 ... 2.5 mm²
Elastyczny 1/2x 2.5 ... 6 mm²
Sztywny 1/2x 1 ... 2.5 mm²
Sztywny 1/2x 2.5 ... 6 mm²
-
- Momenty dokrecajace:
- Obwód główny (roboczy) 2 N·m
-
- Długość odizolowania przewodu:
- Obwód główny 10 mm
-
- Rekomendowany śrubokręt:
- Pozidriv 2
-
- Pozycja montażu:
- 1 ... 6
-
- Montaż na szynie DIN:
- TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715
-
- Odległość pomiędzy urządzeniami:
- Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
-
- Typ dźwigni:
- Rotary Handle
-
- Wskaźnik położenia styku:
- ON / OFF
-
- Normy:
- IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Informacje o pakowaniu
-
- Jednostka opakowania (poziom 1):
- box 1 sztuka
-
- Szerokość opakowania (poziom 1):
- 92 mm
-
- Długość opakowania (poziom 1):
- 102 mm
-
- Wysokość opakowania (poziom 1):
- 50 mm
-
- Waga opakowania brutto (poziom 1):
- 0.325 kg
-
- EAN opakowania (poziom 1):
- 4013614405655
-
