ABB ; Wyłącznik silnikowy MS116 16A

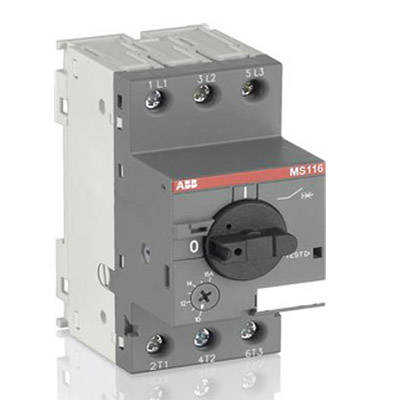

Ręczny wyłącznik silnikowy MS116-16 (zwany także wyłącznikiem silnikowym lub ręcznym wyłącznikiem silnikowym) to kompaktowe urządzenie o szerokości 45 mm i znamionowym prądzie roboczym Ie = 16,0 A. Urządzenie to służy do ręcznego włączania i wyłączania silników i aby chronić je niezawodnie i bez potrzeby stosowania bezpiecznika przed zwarciem, przeciążeniem i zanikiem fazy. Ręczny rozrusznik silnika oferuje znamionową zdolność wyłączania zwarciowego Ics = 16 kA przy 400 VAC i klasę wyzwalania 10 A. Dalsze funkcje to wbudowana funkcja rozłączenia, kompensacja temperatury, mechanizm bez wyzwalania i obrotowy uchwyt z wyraźnym wskazaniem pozycji przełącznika. Ręczny rozrusznik silnika nadaje się do zastosowań trój- i jednofazowych. Styki pomocnicze, styki sygnalizacyjne, wyzwalacze podnapięciowe, wyzwalacze wzrostowe, szyny zbiorcze 3-fazowe, bloki zasilania i urządzenia blokujące do ochrony

Ogólne informacje

• Typ produktu:

  MS116-16

• Kod zamówieniowy:

  1SAM250000R1011

• Numer EAN:

  4013614320347

• Opis katalogowy:

  MS116-16 Manual Motor Starter 10 ... 16 A

Dane techniczne

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (230 V AC) 16 kA
  (400 V AC) 16 kA
  (440 V AC) 6 kA
  (500 V AC) 4 kA
  (690 V AC) 2 kA

• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  (230 V AC) 16 kA
  (400 V AC) 16 kA
  (440 V AC) 15 kA
  (500 V AC) 10 kA
  (690 V AC) 3 kA

• Znamionowe chwilowe ustawienie prądu zwarciowego (I_i):

  240 A

• Zakres ustawień:

  10 ... 16 A

• Moc znamionowa AC-3 (P_e):

  (400 V) Three Phase 7.5 kW

• Moc znamionowa AC-3e (P_e):

  (400 V) Three Phase 7.5 kW

• Znamionowe napięcie pracy:

  Obwód główny 690 V AC

• Znamionowy prąd pracy (I_e):

  16 A

• Znamionowy prąd pracy AC-3 (I_e):

  16 A

• Znamionowy prąd pracy AC-3e (I_e):

  16 A

• Częstotliwość znamionowa (f):

  Obwód główny 50 Hz
  Obwód główny 60 Hz

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  Obwód główny 6 kV

• Znamionowe napięcie izolacji (U_i):

  690 V

• Straty mocy:

  na biegun 1.1 ... 2.8 W

• Liczba biegunów:

  3

• Prąd przy chłodzeniu konwencjonalnym (I_th):

  Obwód główny 16 A

• Stopień ochrony:

  Housing IP20
  Main Circuit Terminals IP10

• Stopień zanieczyszczenia:

  3

• Trwałość elektryczna:

  100000 cycle

• Wytrzymalosc mechaniczna:

  100000 cycle

• Typ zacisku:

  Screw Terminals

• Dane montażowe-obwód glówny (roboczy):

  Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
  Elastyczny z izolowaną tulejką 1/2x 0.75 ... 2.5 mm²
  Elastyczny 1/2x 0.75 ... 2.5 mm²
  Sztywny 1/2x 1 ... 4 mm²

• Momenty dokrecajace:

  Obwód główny (roboczy) 0.8 ... 1.2 N·m

• Długość odizolowania przewodu:

  Obwód główny 9 mm

• Rekomendowany śrubokręt:

  Pozidriv 2

• Pozycja montażu:

  any; 1 ... 6

• Montaż na szynie DIN:

  TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
  TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

• Odległość pomiędzy urządzeniami:

  Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
  Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
  Electrical Conductive Board, Vertical 75 mm
  Other Device Same Type, Horizontal 0 mm
  Other Device Same Type, Vertical 150 mm

• Typ dźwigni:

  Rotary Handle

• Wskaźnik położenia styku:

  ON / OFF

• Normy:

  IEC/EN 60947-1
  IEC/EN 60947-2
  IEC/EN 60947-4-1
  UL 60947-1
  UL 60947-4-1

  Informacje o pakowaniu

  • Jednostka opakowania (poziom 1):

    box 1 sztuka

  • Szerokość opakowania (poziom 1):

    92 mm

  • Długość opakowania (poziom 1):

    95 mm

  • Wysokość opakowania (poziom 1):

    50 mm

  • Waga opakowania brutto (poziom 1):

    0.28 kg

  • EAN opakowania (poziom 1):

    4013614320347
