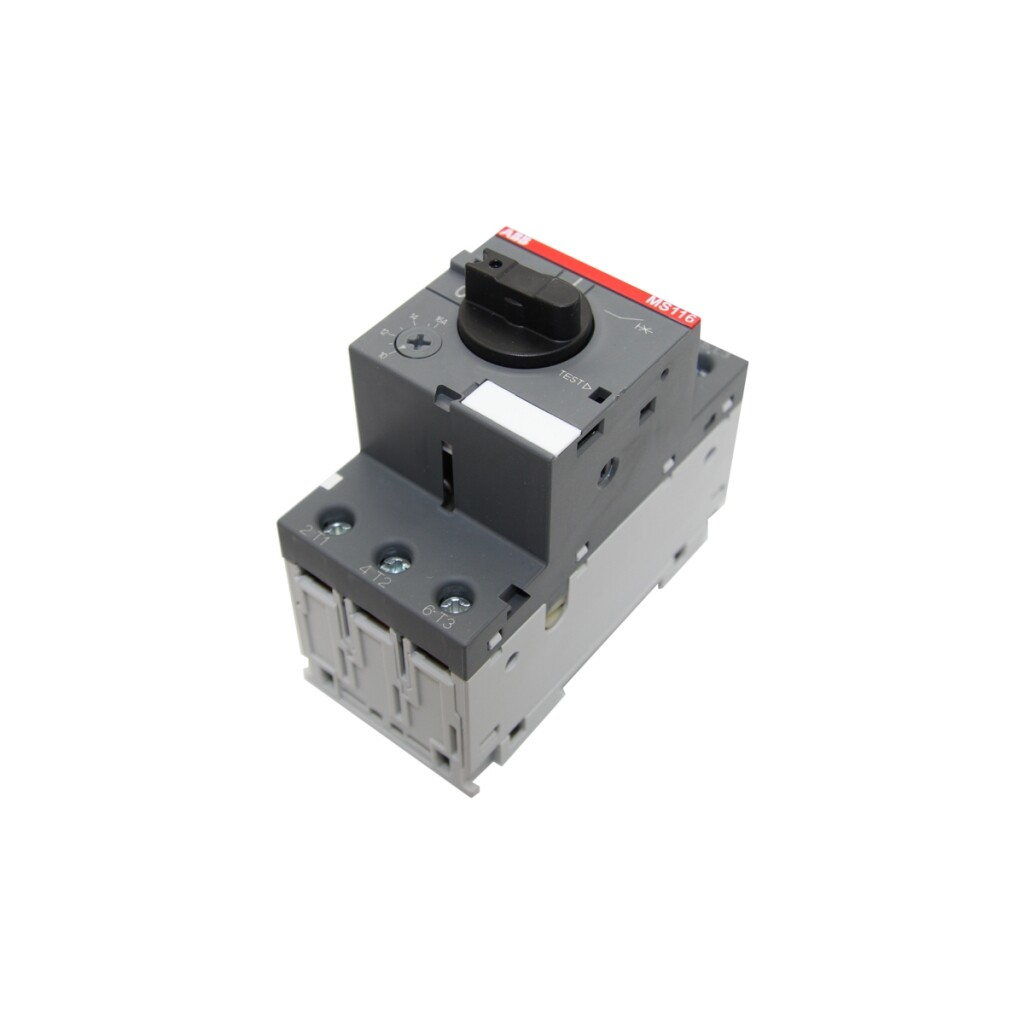

ABB ; Wyłącznik silnikowy MS116 0,25A

Ręczny wyłącznik silnikowy MS116-0.25 (zwany także wyłącznikiem silnikowym lub ręcznym wyłącznikiem silnikowym) to kompaktowe urządzenie o szerokości 45 mm i znamionowym prądzie roboczym Ie = 0,25 A. Urządzenie to służy do ręcznego włączania i wyłączania silników i aby chronić je niezawodnie i bez potrzeby stosowania bezpiecznika przed zwarciem, przeciążeniem i zanikiem fazy. Ręczny rozrusznik silnika oferuje znamionową zdolność wyłączania zwarciowego Ics = 50 kA przy 400 VAC i klasę wyzwalania 10 A. Dalsze funkcje to wbudowana funkcja rozłączenia, kompensacja temperatury, mechanizm bez wyzwalania i obrotowy uchwyt z wyraźnym wskazaniem pozycji przełącznika. Ręczny rozrusznik silnika nadaje się do zastosowań trój- i jednofazowych. Styki pomocnicze, styki sygnalizacyjne, wyzwalacze podnapięciowe, wyzwalacze wzrostowe, szyny zbiorcze 3-fazowe, bloki zasilania i urządzenia blokujące do ochrony przed nieautoryzowanymi zmianami są dostępne jako akcesoria.

Ogólne informacje

• Typ produktu:

  MS116-0.25

• Kod zamówieniowy:

  1SAM250000R1002

• Numer EAN:

  4013614320255

• Opis katalogowy:

  MS116-0.25 Manual Motor Starter 0.16 ... 0.25 A

  Dane techniczne

  • Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

    (230 V AC) 50 kA
    (400 V AC) 50 kA
    (440 V AC) 50 kA
    (500 V AC) 30 kA
    (690 V AC) 30 kA

  • Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

    (230 V AC) 100 kA
    (400 V AC) 100 kA
    (440 V AC) 100 kA
    (500 V AC) 100 kA
    (690 V AC) 100 kA

  • Znamionowe chwilowe ustawienie prądu zwarciowego (I_i):

    3.1 A

  • Zakres ustawień:

    0.16 ... 0.25 A

  • Moc znamionowa AC-3 (P_e):

    (400 V) Three Phase 0.06 kW

  • Moc znamionowa AC-3e (P_e):

    (400 V) Three Phase 0.06 kW

  • Znamionowe napięcie pracy:

    Obwód główny 690 V AC

  • Znamionowy prąd pracy (I_e):

    0.25 A

  • Znamionowy prąd pracy AC-3 (I_e):

    0.25 A

  • Znamionowy prąd pracy AC-3e (I_e):

    0.25 A

  • Częstotliwość znamionowa (f):

    Obwód główny 50 Hz
    Obwód główny 60 Hz

  • Napięcie znamionowe udarowe wytrzymywane (U_imp):

    Obwód główny 6 kV

  • Znamionowe napięcie izolacji (U_i):

    690 V

  • Straty mocy:

    na biegun 0.7 ... 1.7 W

  • Liczba biegunów:

    3

  • Prąd przy chłodzeniu konwencjonalnym (I_th):

    Obwód główny 0.25 A

  • Stopień ochrony:

    Housing IP20
    Main Circuit Terminals IP10

  • Stopień zanieczyszczenia:

    3

  • Trwałość elektryczna:

    100000 cycle

  • Wytrzymalosc mechaniczna:

    100000 cycle

  • Typ zacisku:

    Screw Terminals

  • Dane montażowe-obwód glówny (roboczy):

    Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
    Elastyczny z izolowaną tulejką 1/2x 0.75 ... 2.5 mm²
    Elastyczny 1/2x 0.75 ... 2.5 mm²
    Sztywny 1/2x 1 ... 4 mm²

  • Momenty dokrecajace:

    Obwód główny (roboczy) 0.8 ... 1.2 N·m

  • Długość odizolowania przewodu:

    Obwód główny 9 mm

  • Rekomendowany śrubokręt:

    Pozidriv 2

  • Pozycja montażu:

    any; 1 ... 6

  • Montaż na szynie DIN:

    TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
    TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

  Informacje o pakowaniu

  • Jednostka opakowania (poziom 1):

    box 1 sztuka

  • Szerokość opakowania (poziom 1):

    92 mm

  • Długość opakowania (poziom 1):

    95 mm

  • Wysokość opakowania (poziom 1):

    50 mm

  • Waga opakowania brutto (poziom 1):

    0.24 kg

  • EAN opakowania (poziom 1):

    4013614320255
