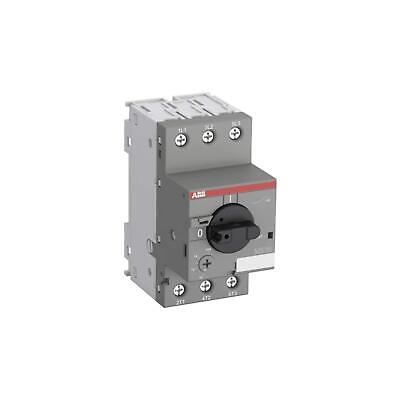

ABB ; Wyłącznik silnikowy MS116 0,16A

Dostępność: 1
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 86,46 zł 86.46
Cena netto: 70,29 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ABB
Kod produktu: 1SAM250000R1001
Pin It

Opis

Ręczny wyłącznik silnikowy MS116-0.16 (zwany także wyłącznikiem silnikowym lub ręcznym wyłącznikiem silnikowym) to kompaktowe urządzenie o szerokości 45 mm i znamionowym prądzie roboczym Ie = 0,16 A. Urządzenie to służy do ręcznego włączania i wyłączania silników i aby chronić je niezawodnie i bez potrzeby stosowania bezpiecznika przed zwarciem, przeciążeniem i zanikiem fazy. Ręczny rozrusznik silnika oferuje znamionową zdolność wyłączania zwarciowego Ics = 50 kA przy 400 VAC i klasę wyzwalania 10 A. Dalsze funkcje to wbudowana funkcja rozłączenia, kompensacja temperatury, mechanizm bez wyzwalania i obrotowy uchwyt z wyraźnym wskazaniem pozycji przełącznika. Ręczny rozrusznik silnika nadaje się do zastosowań trój- i jednofazowych. Styki pomocnicze, styki sygnalizacyjne, wyzwalacze podnapięciowe, wyzwalacze wzrostowe, szyny zbiorcze 3-fazowe, bloki zasilania i urządzenia blokujące do ochrony przed nieautoryzowanymi zmianami są dostępne jako akcesoria.



Ogólne informacje

    • Typ produktu:
      MS116-0.16
    • Kod zamówieniowy:
      1SAM250000R1001
    • Numer EAN:
      4013614320248
    • Opis katalogowy:
      MS116-0.16 Manual Motor Starter 0.10 ... 0.16 A

Dane techniczne

    • Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics):
      (230 V AC) 50 kA
      (400 V AC) 50 kA
      (440 V AC) 50 kA
      (500 V AC) 30 kA
      (690 V AC) 30 kA
    • Prąd znamionowy wyłączalny zwarciowy graniczny (Icu):
      (230 V AC) 100 kA
      (400 V AC) 100 kA
      (440 V AC) 100 kA
      (500 V AC) 100 kA
      (690 V AC) 100 kA
    • Znamionowe chwilowe ustawienie prądu zwarciowego (Ii):
      2 A
    • Zakres ustawień:
      0.10 ... 0.16 A
    • Moc znamionowa AC-3 (Pe):
      (400 V) Three Phase 0.03 kW
    • Moc znamionowa AC-3e (Pe):
      (400 V) Three Phase 0.03 kW
    • Znamionowe napięcie pracy:
      Obwód główny 690 V AC
    • Znamionowy prąd pracy (Ie):
      0.16 A
    • Znamionowy prąd pracy AC-3 (Ie):
      0.16 A
    • Znamionowy prąd pracy AC-3e (Ie):
      0.16 A
    • Częstotliwość znamionowa (f):
      Obwód główny 50 Hz
      Obwód główny 60 Hz
    • Napięcie znamionowe udarowe wytrzymywane (Uimp):
      Obwód główny 6 kV
    • Znamionowe napięcie izolacji (Ui):
      690 V
    • Straty mocy:
      na biegun 0.7 ... 1.7 W
    • Liczba biegunów:
      3
    • Prąd przy chłodzeniu konwencjonalnym (Ith):
      Obwód główny 0.16 A
    • Stopień ochrony:
      Housing IP20
      Main Circuit Terminals IP10
    • Stopień zanieczyszczenia:
      3
    • Trwałość elektryczna:
      100000 cycle
    • Wytrzymalosc mechaniczna:
      100000 cycle
    • Typ zacisku:
      Screw Terminals
    • Dane montażowe-obwód glówny (roboczy):
      Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
      Elastyczny z izolowaną tulejką 1/2x 0.75 ... 2.5 mm²
      Elastyczny 1/2x 0.75 ... 2.5 mm²
      Sztywny 1/2x 1 ... 4 mm²
    • Momenty dokrecajace:
      Obwód główny (roboczy) 0.8 ... 1.2 N·m
    • Długość odizolowania przewodu:
      Obwód główny 9 mm
    • Rekomendowany śrubokręt:
      Pozidriv 2
    • Pozycja montażu:
      1 ... 6
    • Montaż na szynie DIN:
      TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
      TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715
    • Odległość pomiędzy urządzeniami:
      Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
      Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
      Electrical Conductive Board, Vertical 75 mm
      Other Device Same Type, Horizontal 0 mm
      Other Device Same Type, Vertical 150 mm
    • Typ dźwigni:
      Rotary Handle
    • Wskaźnik położenia styku:
      ON / OFF

Informacje o pakowaniu

    • Jednostka opakowania (poziom 1):
      box 1 sztuka
    • Szerokość opakowania (poziom 1):
      92 mm
    • Długość opakowania (poziom 1):
      95 mm
    • Wysokość opakowania (poziom 1):
      50 mm
    • Waga opakowania brutto (poziom 1):
      0.24 kg
    • EAN opakowania (poziom 1):
      4013614320248
