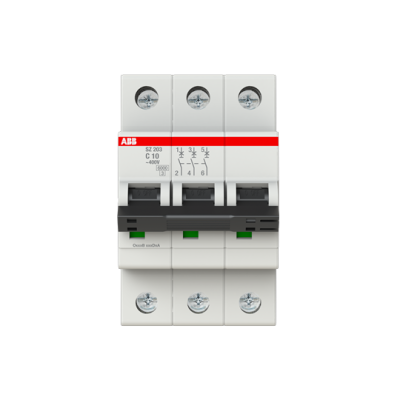

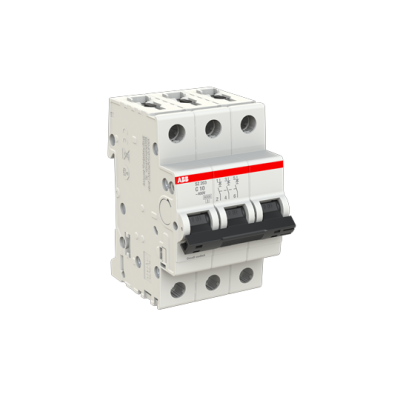

ABB ; Wyłącznik nadmiarowy SZ203-C10A
Opis
Miniaturowe wyłączniki automatyczne System pro M compact SZ200 ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalania do ochrony przed zwarciem. Dostępne są w różnych charakterystykach (B,C), konfiguracjach (1P,3P) i prądach znamionowych (do 63A). Wszystkie wyłączniki nadmiarowoprądowe serii S200 są zgodne z normami IEC/EN 60898-1 i IEC/EN 60947-2, co pozwala na ich zastosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.
Dane techniczne
-
- Charakterystyka wyzwalania:
- C
-
- Nadaje się do izolacji:
- Tak
-
- Napięcie znamionowe łączeniowe:
- Minimum 12 V AC
-
- Znamionowe napięcie izolacji (Ui):
- Phase to Phase 440 V
-
- Napięcie znamionowe udarowe wytrzymywane (Uimp):
- 4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
-
- Wytrzymałość dielektryczna:
- 50/60 Hz, 1 min: 2 kV
-
- Rodzaj napęcia zasilania:
- AC
-
- Prąd znamionowy (In):
- 10 A
-
- Znamionowa zwarciowa zdolność łączeniowa:
- (AC) 6 kA
-
- Częstotliwość znamionowa (f):
- 50 / 60 Hz
-
- Straty mocy:
- na biegun 2.1 W
-
- Podłączanie zasilania:
- Arbitrary
-
- Wskaźnik położenia styku:
- ON / OFF
-
- Klasa ograniczania energii:
- 3
-
- Trwałość mechaniczna:
- 20000 cycle
-
- Liczba biegunów:
- 3
-
- Liczba zabezpieczonych biegunów:
- 3
Informacje o pakowaniu
-
- Jednostka opakowania (poziom 1):
- carton 1 sztuka
-
- Szerokość opakowania (poziom 1):
- 92 mm
-
- Wysokość opakowania (poziom 1):
- 80 mm
-
- Długość opakowania (poziom 1):
- 58 mm
-
- Waga opakowania brutto (poziom 1):
- 0.395 kg
-
- EAN opakowania (poziom 1):
- 4053546038934
