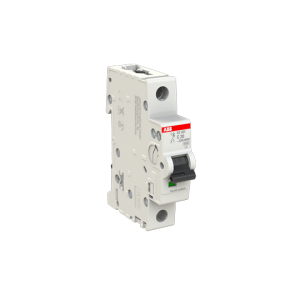

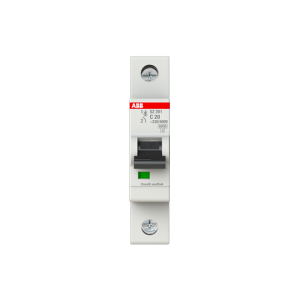

ABB ; Wyłącznik nadmiarowy SZ201-C20A

Miniaturowe wyłączniki automatyczne System pro M compact SZ200 ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalające, opóźniony termiczny mechanizm wyzwalający do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. Dostępne są w różnych charakterystykach (B,C), konfiguracjach (1P,3P) i prądach znamionowych (do 63A). Wszystkie wyłączniki nadmiarowoprądowe serii S200 są zgodne z normami IEC/EN 60898-1 i IEC/EN 60947-2, co pozwala na ich zastosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Dane techniczne

• Charakterystyka wyzwalania:

  C

• Nadaje się do izolacji:

  Tak

• Napięcie znamionowe łączeniowe:

  Minimum 12 V AC

• Znamionowe napięcie izolacji (U_i):

  Phase to Phase 440 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  4 kV
  at 2000 m 5 kV
  at Sea Level 6.2 kV

• Wytrzymałość dielektryczna:

  50/60 Hz, 1 min: 2 kV

• Rodzaj napęcia zasilania:

  AC

• Prąd znamionowy (I_n):

  20 A

• Znamionowa zwarciowa zdolność łączeniowa:

  (AC) 6 kA

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Straty mocy:

  na biegun 2.5 W

• Podłączanie zasilania:

  Arbitrary

• Wskaźnik położenia styku:

  ON / OFF

• Klasa ograniczania energii:

  3

• Trwałość mechaniczna:

  20000 cycle

• Liczba biegunów:

  1

• Liczba zabezpieczonych biegunów:

  1

  Informacje o pakowaniu

  • Jednostka opakowania (poziom 1):

    carton 10 sztuka

  • Szerokość opakowania (poziom 1):

    92 mm

  • Wysokość opakowania (poziom 1):

    80 mm

  • Długość opakowania (poziom 1):

    183 mm

  • Waga opakowania brutto (poziom 1):

    1.2 kg

  • EAN opakowania (poziom 1):

    4053546038798

  pdf opis katalogowy
