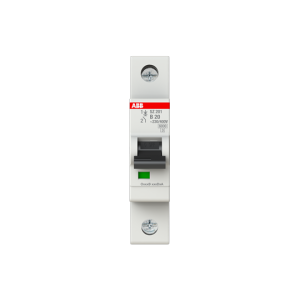

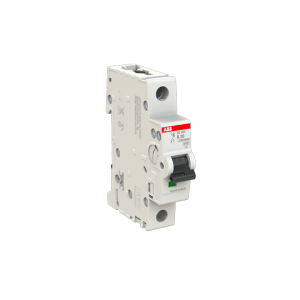

ABB ; Wyłącznik nadmiarowy SZ201-B20A

Miniaturowe wyłączniki automatyczne System pro M compact SZ200 ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalania do ochrony przed zwarciem. Dostępne są w różnych charakterystykach (B,C), konfiguracjach (1P,3P) i prądach znamionowych (do 63A). Wszystkie wyłączniki nadmiarowoprądowe serii S200 są zgodne z normami IEC/EN 60898-1 i IEC/EN 60947-2, co pozwala na ich zastosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Dane techniczne

• Charakterystyka wyzwalania:

  B

• Nadaje się do izolacji:

  Tak

• Znamionowe napięcie pracy:

  zgodny z IEC60898-1 230 / 400 V AC

• Napięcie znamionowe łączeniowe:

  Maximum (Incl. Tolerance) 253 / 440 V AC
  Minimum 12 V AC

• Znamionowe napięcie izolacji (U_i):

  wg IEC/EN 60664-1 440 V
  Phase to Phase 440 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  4 kV
  at 2000 m 5 kV
  at Sea Level 6.2 kV

• Wytrzymałość dielektryczna:

  50/60 Hz, 1 min: 2 kV

• Rodzaj napęcia zasilania:

  AC

• Prąd znamionowy (I_n):

  20 A

• Znamionowa zwarciowa zdolność łączeniowa:

  (AC) 6 kA
  (230 V AC) 6 kA
  (400 V AC) 6 kA

• Prąd znamionowy zwarciowy umowny (I_nc):

  (230 V) 10 kA
  (400 V) 10 kA

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (230 V AC) 6 kA

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Straty mocy:

  na biegun 2.5 W

• Podłączanie zasilania:

  Arbitrary

• Wskaźnik położenia styku:

  ON / OFF

• Klasa ograniczania energii:

  3

• Wytrzymałość łączeniowa:

  20000 AC cycle

• Trwałość mechaniczna:

  20000 cycle

Informacje o pakowaniu

• Jednostka opakowania (poziom 1):

  carton 10 sztuka

• Szerokość opakowania (poziom 1):

  92 mm

• Wysokość opakowania (poziom 1):

  80 mm

• Długość opakowania (poziom 1):

  183 mm

• Waga opakowania brutto (poziom 1):

  1.2 kg

• EAN opakowania (poziom 1):

  4016779996594
