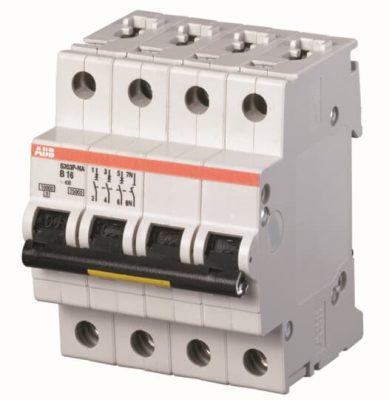

ABB ; Wyłącznik nadmiarowy S203P-B10+NA

Dostępność: 23
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 229,55 zł 229.55
Cena netto: 186,63 zł
ilość szt

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ABB
Kod produktu: 2CDS283103R0105
Pin It

Opis

Miniaturowe wyłączniki automatyczne System pro M compact S200P ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalające, opóźniony termiczny mechanizm wyzwalający do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolności wyłączania (do 25 kA przy 230/400 V AC ) i prądy znamionowe (do 63A). Wszystkie MCB z serii S200P są zgodne z normami IEC/EN 60898-1, IEC/EN 609 47-2, UL1077 i CSA 22.2 nr 235, co pozwala na ich stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Styk pomocniczy mocowany od dołu można zamontować na S200P, aby zaoszczędzić 50% miejsca.

Dane techniczne

  • Normy:
    CSA 22.2 No. 235
    IEC/EN 60898-1
    IEC/EN 60947-2
    UL 1077
  • Charakterystyka wyzwalania:
    B
  • Znamionowe napięcie pracy:
    zgodny z IEC60898-1 400 V AC
    zgodny z IEC60947-2 400 V AC
  • Napięcie znamionowe łączeniowe:
    Maximum (Incl. Tolerance) 440 V AC
    Minimum 12 V AC
    Minimum 12 V DC
  • Znamionowe napięcie izolacji (Ui):
    wg IEC/EN 60664-1 440 V
  • Napięcie znamionowe udarowe wytrzymywane (Uimp):
    4 kV
    at 2000 m 5 kV
    at Sea Level 6.2 kV
  • Wytrzymałość dielektryczna:
    50/60 Hz, 1 min: 2 kV
  • Rodzaj napęcia zasilania:
    AC
  • Prąd znamionowy (In):
    10 A
  • Znamionowa zwarciowa zdolność łączeniowa:
    (AC) 25 kA
    (230 V AC) 12.5 kA
    (400 V AC) 25 kA
  • Prąd znamionowy wyłączalny zwarciowy graniczny (Icu):
    (230 V AC) 25 kA
    (400 V AC) 25 kA
  • Prąd znamionowy zwarciowy umowny (Inc):
    (230 V) 25 kA
    (400 V) 25 kA
  • Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics):
    (400 V AC) 12.5 kA
  • Częstotliwość znamionowa (f):
    50 / 60 Hz
  • Straty mocy:
    5.6 W
    na biegun 1.4 W
  • Podłączanie zasilania:
    Arbitrary
  • Wskaźnik położenia styku:
    Red ON / Green OFF
  • Klasa ograniczania energii:
    3
  • Wytrzymałość łączeniowa:
    20000 AC cycle
  • Trwałość mechaniczna:
    20000 cycle

    Informacje o pakowaniu

      • Jednostka opakowania (poziom 1):
        carton 1 sztuka
      • Szerokość opakowania (poziom 1):
        92 mm
      • Wysokość opakowania (poziom 1):
        80 mm
      • Długość opakowania (poziom 1):
        78 mm
      • Waga opakowania brutto (poziom 1):
        0.6 kg
      • EAN opakowania (poziom 1):
        4016779611442

    pdf opis katalogowy
