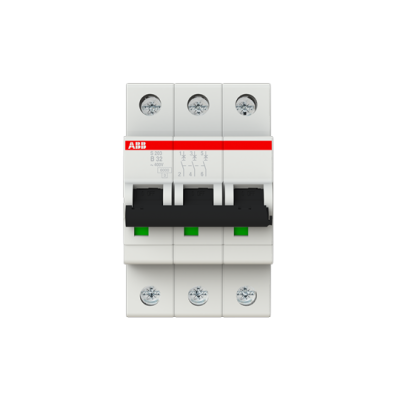

ABB ; Wyłącznik nadmiarowy S203-B32A

Dostępność: Dostępny na zamówienie
Cena brutto: 165,83 zł 165.83
Cena netto: 134,82 zł
ilość szt

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ABB
Kod produktu: 2cds253001r0325
Pin It

Opis

Miniaturowe wyłączniki automatyczne System pro M compact S200 ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalania do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolności wyłączania (do 6 kA przy 230/400 V AC ) i prądy znamionowe (do 63A). Wszystkie wyłączniki nadmiarowoprądowe serii S200 są zgodne z normami IEC/EN 60898-1, IEC/EN 60947-2, UL1077, co pozwala na ich stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Dolny styk pomocniczy można zamontować na S200, aby zaoszczędzić 50% miejsca.

Dane techniczne

    • Normy:
      IEC/EN 60898-1
      IEC/EN 60947-2
      UL 1077
    • Charakterystyka wyzwalania:
      B
    • Znamionowe napięcie pracy:
      zgodny z IEC60898-1 400 V AC
      zgodny z IEC60947-2 440 V AC
    • Napięcie znamionowe łączeniowe:
      Maximum (Incl. Tolerance) 440 V AC
      Minimum 12 V AC
      Minimum 12 V DC
    • Znamionowe napięcie izolacji (Ui):
      wg IEC/EN 60664-1 440 V
    • Napięcie znamionowe udarowe wytrzymywane (Uimp):
      4 kV
      at 2000 m 5 kV
      at Sea Level 6.2 kV
    • Wytrzymałość dielektryczna:
      50/60 Hz, 1 min: 2 kV
    • Rodzaj napęcia zasilania:
      AC/DC
    • Prąd znamionowy (In):
      32 A
    • Znamionowa zwarciowa zdolność łączeniowa:
      (AC) 6 kA
      (DC) 6 kA
      (400 V AC) 6 kA
    • Prąd znamionowy wyłączalny zwarciowy graniczny (Icu):
      (230 V AC) 20 kA
      (400 V AC) 10 kA
      (440 V AC) 10 kA
    • Prąd znamionowy zwarciowy umowny (Inc):
      (230 V) 20 kA
      (400 V) 20 kA
    • Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics):
      (230 V AC) 15 kA
      (400 V AC) 7.5 kA
      (440 V AC) 7.5 kA
    • Częstotliwość (f):
      50 Hz
    • Częstotliwość znamionowa (f):
      50 / 60 Hz
    • Straty mocy:
      11.1 W
      na biegun 3.7 W
    • Podłączanie zasilania:
      Arbitrary
    • Wskaźnik położenia styku:
      Red ON / Green OFF
    • Klasa ograniczania energii:
      3
    • Wytrzymałość łączeniowa:
      10000 AC cycle
    • Trwałość mechaniczna:
      20000 cycle
    • Liczba biegunów:
      3
    • Liczba zabezpieczonych biegunów:
      3

Informacje o pakowaniu

    • Jednostka opakowania (poziom 1):
      carton 1 sztuka
    • Szerokość opakowania (poziom 1):
      92 mm
    • Wysokość opakowania (poziom 1):
      80 mm
    • Długość opakowania (poziom 1):
      58 mm
    • Waga opakowania brutto (poziom 1):
      0.4 kg
    • EAN opakowania (poziom 1):
      4016779609371
