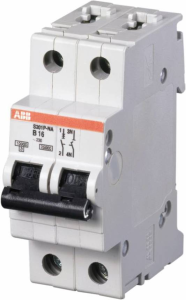

ABB ; Wyłącznik nadmiarowy S201P-K 4A+NA

Miniaturowe wyłączniki automatyczne System pro M compact S200P ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalania do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolności wyłączania (do 25 kA przy 230/400 V AC ) i prądy znamionowe (do 63A). Wszystkie MCB z serii S200P są zgodne z normami IEC/EN 60898-1, IEC/EN 609 47-2, UL1077 i CSA 22.2 nr 235, co pozwala na ich stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Styk pomocniczy mocowany od dołu można zamontować na S200P, aby zaoszczędzić 50% miejsca.

Dane techniczne

• Normy:

  CSA 22.2 No. 235
  IEC/EN 60947-2
  UL 1077

• Charakterystyka wyzwalania:

  K

• Znamionowe napięcie pracy:

  zgodny z IEC60898-1 230 V AC
  zgodny z IEC60947-2 230 V AC

• Znamionowe napięcie izolacji (U_i):

  wg IEC/EN 60664-1 440 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  4 kV
  at 2000 m 5 kV
  at Sea Level 6.2 kV

• Rodzaj napęcia zasilania:

  AC/DC

• Prąd znamionowy (I_n):

  4 A

• Znamionowa zwarciowa zdolność łączeniowa:

  (230 V AC) 10 kA
  (400 V AC) 10 kA

• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  (230 V AC) 25 kA
  (400 V AC) 25 kA

• Prąd znamionowy zwarciowy umowny (I_nc):

  (230 V) 25 kA
  (400 V) 25 kA

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (230 V AC) 12.5 kA

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Straty mocy:

  5.2 W
  na biegun 2.6 W

Informacje o pakowaniu

• Jednostka opakowania (poziom 1):

  carton 5 sztuka

• Szerokość opakowania (poziom 1):

  92 mm

• Wysokość opakowania (poziom 1):

  80 mm

• Długość opakowania (poziom 1):

  183 mm

• Waga opakowania brutto (poziom 1):

  1.45 kg

• EAN opakowania (poziom 1):

  4016779595711

pdf opis katalogowy
