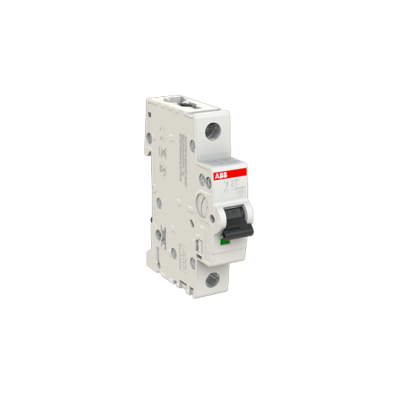

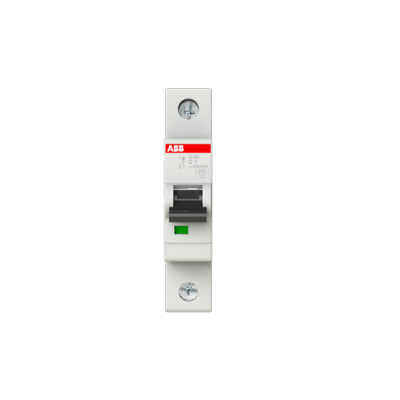

ABB ; Wyłącznik nadmiarowy S201-C 1A
Opis
Miniaturowe wyłączniki automatyczne System pro M compact S200 ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalania do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolności wyłączania (do 6 kA przy 230/400 V AC ) i prądy znamionowe (do 63A). Wszystkie wyłączniki nadmiarowoprądowe serii S200 są zgodne z normami IEC/EN 60898-1, IEC/EN 60947-2, UL1077, co pozwala na ich stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Dolny styk pomocniczy można zamontować na S200, aby zaoszczędzić 50% miejsca.
Dane techniczne
-
- Normy:
- IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
-
- Charakterystyka wyzwalania:
- C
-
- Znamionowe napięcie pracy:
- zgodny z IEC60898-1 230 / 400 V AC
zgodny z IEC60947-2 230 V AC
-
- Napięcie znamionowe łączeniowe:
- Maximum (Incl. Tolerance) 253 V AC
Maximum (Incl. Tolerance) 72 V DC
Minimum 12 V AC
Minimum 12 V DC
-
- Znamionowe napięcie izolacji (Ui):
- wg IEC/EN 60664-1 440 V
-
- Napięcie znamionowe udarowe wytrzymywane (Uimp):
- 4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
-
- Wytrzymałość dielektryczna:
- 50/60 Hz, 1 min: 2 kV
-
- Rodzaj napęcia zasilania:
- AC/DC
-
- Prąd znamionowy (In):
- 1 A
-
- Znamionowa zwarciowa zdolność łączeniowa:
- (AC) 6 kA
(DC) 6 kA
(230 / 400 V AC) 6 kA
-
- Prąd znamionowy wyłączalny zwarciowy graniczny (Icu):
- (133 V AC) 20 kA
(230 V AC) 10 kA
(24 V DC) 20 kA
(60 V DC) 10 kA
-
- Prąd znamionowy zwarciowy umowny (Inc):
- (230 V) 10 kA
(400 V) 10 kA
-
- Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics):
- (133 V AC) 15 kA
(230 V AC) 7.5 kA
-
- Częstotliwość (f):
- 50 Hz
-
- Częstotliwość znamionowa (f):
- 50 / 60 Hz
-
- Straty mocy:
- 1.4 W
na biegun 1.4 W
-
- Podłączanie zasilania:
- Arbitrary
-
- Wskaźnik położenia styku:
- Red ON / Green OFF
-
- Klasa ograniczania energii:
- 3
-
- Wytrzymałość łączeniowa:
- 20000 AC cycle
-
- Trwałość mechaniczna:
- 20000 cycle
-
- Liczba biegunów:
- 1
-
- Liczba zabezpieczonych biegunów:
- 1
-
Informacje o pakowaniu
-
- Jednostka opakowania (poziom 1):
- carton 10 sztuka
-
- Szerokość opakowania (poziom 1):
- 92 mm
-
- Wysokość opakowania (poziom 1):
- 80 mm
-
- Długość opakowania (poziom 1):
- 183 mm
-
- Waga opakowania brutto (poziom 1):
- 1.295 kg
-
- EAN opakowania (poziom 1):
- 4016779606677
