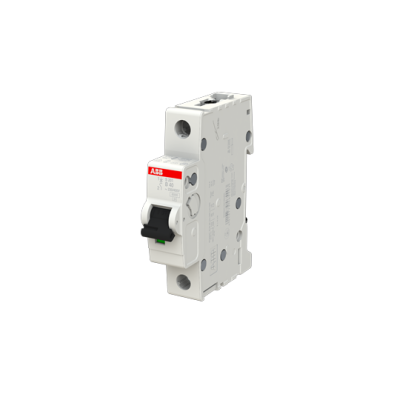

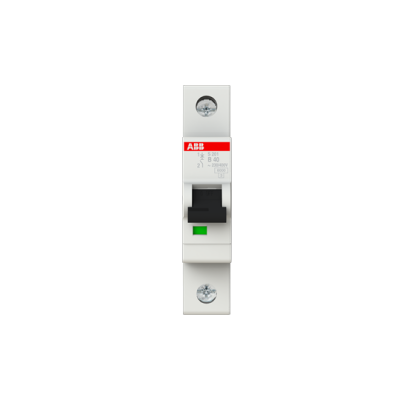

ABB ; Wyłącznik nadmiarowy S201-B40A

Miniaturowe wyłączniki automatyczne System pro M compact S200 ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalania do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolności wyłączania (do 6 kA przy 230/400 V AC ) i prądy znamionowe (do 63A). Wszystkie wyłączniki nadmiarowoprądowe serii S200 są zgodne z normami IEC/EN 60898-1, IEC/EN 60947-2, UL1077, co pozwala na ich stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Dolny styk pomocniczy można zamontować na S200, aby zaoszczędzić 50% miejsca.

Dane techniczne

• Normy:

  IEC/EN 60898-1
  IEC/EN 60947-2
  UL 1077

• Charakterystyka wyzwalania:

  B

• Znamionowe napięcie pracy:

  zgodny z IEC60898-1 230 / 400 V AC
  zgodny z IEC60947-2 230 V AC

• Napięcie znamionowe łączeniowe:

  Maximum (Incl. Tolerance) 253 V AC
  Maximum (Incl. Tolerance) 72 V DC
  Minimum 12 V AC
  Minimum 12 V DC

• Znamionowe napięcie izolacji (U_i):

  wg IEC/EN 60664-1 440 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  4 kV
  at 2000 m 5 kV
  at Sea Level 6.2 kV

• Wytrzymałość dielektryczna:

  50/60 Hz, 1 min: 2 kV

• Rodzaj napęcia zasilania:

  AC/DC

• Prąd znamionowy (I_n):

  40 A

• Znamionowa zwarciowa zdolność łączeniowa:

  (AC) 6 kA
  (DC) 6 kA
  (230 / 400 V AC) 6 kA

• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  (133 V AC) 20 kA
  (230 V AC) 10 kA
  (24 V DC) 20 kA
  (60 V DC) 10 kA

• Prąd znamionowy zwarciowy umowny (I_nc):

  (230 V) 10 kA
  (400 V) 10 kA

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (133 V AC) 15 kA
  (230 V AC) 7.5 kA

• Częstotliwość (f):

  50 Hz

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Straty mocy:

  4.8 W
  na biegun 4.8 W

• Podłączanie zasilania:

  Arbitrary

• Wskaźnik położenia styku:

  Red ON / Green OFF

• Klasa ograniczania energii:

  3

• Wytrzymałość łączeniowa:

  10000 AC cycle

• Trwałość mechaniczna:

  20000 cycle

• Liczba biegunów:

  1

• Liczba zabezpieczonych biegunów:

  1

  Informacje o pakowaniu

  • Jednostka opakowania (poziom 1):

    carton 10 sztuka

  • Szerokość opakowania (poziom 1):

    92 mm

  • Wysokość opakowania (poziom 1):

    80 mm

  • Długość opakowania (poziom 1):

    183 mm

  • Waga opakowania brutto (poziom 1):

    1.295 kg

  • EAN opakowania (poziom 1):

    4016779607124

  pdf opis katalogowy
