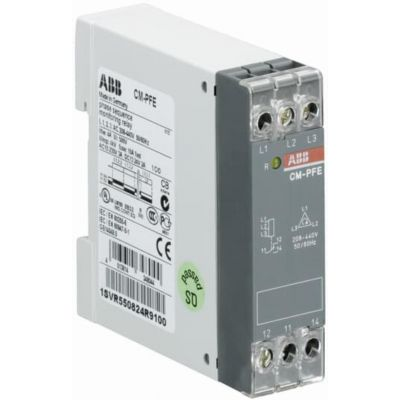

ABB ; Przekaźnik kontroli faz CM-PFE

Przekaźnik CM-PFE pochodzi z serii monitorów trójfazowych CM. Przekaźnik ten działa przy znamionowym napięciu zasilania sterowania / trójfazowym napięciu pomiarowym 208-440 V AC i posiada 1 wyjście c/o (zasada obwodu zamkniętego) ze stykami o obciążalności znamionowej 250 V / 4 A. CM-PFE monitoruje utrata fazy i kolejność faz. Odpowiednie wartości progowe są stałe. Przekaźnik nadaje się do monitorowania sieci trójfazowych.

Dane techniczne

• • Funkcja:

    Phase failure detection
    Phase sequence monitoring

  • Normy:

    CAN/CSA C22.2 No.14
    IEC/EN 63000
    IEC/EN 60255-27
    IEC/EN 61000-6-2
    IEC/EN 61000-6-3
    UL 508

  • Skala:

    (L-L) 208 ... 440 V AC

  • Znamionowe napięcie sterownicze (U_s):

    (L-L) 208 ... 440 V AC

  • Częstotliwość znamionowa (f):

    Obwód zasilania 50/60 Hz

  • Wyjście:

    1 c/o (SPDT) contact

  • Zakres czasu:

    500 ms start-up delay
    500 ms tripping delay

  • Typ zacisku:

    Screw Terminals

  • Znamionowy prąd pracy AC-12 (I_e):

    (230 V) 4 A

  • Znamionowy prąd pracy AC-15 (I_e):

    (230 V) 3 A

  • Znamionowy prąd pracy DC-12 (I_e):

    (24 V) 4 A

  • Znamionowy prąd pracy DC-13 (I_e):

    (24 V) 2 A

  • Znamionowe napięcie izolacji (U_i):

    Input Circuit / Output Circuit 600 V

  • Napięcie znamionowe udarowe wytrzymywane (U_imp):

    Input Circuit 6 kV

  • Stopień ochrony:

    Housing IP50
    Terminals IP20

  • Kategoria przepięć:

    III

  • Stopień zanieczyszczenia:

    3

  • Odłącznik SPD:

    Output Circuit NC - F Type Fuses 6 A
    Output Circuit NO - F Type Fuses 10 A

  • Przekrój kabli:

    Elastyczny z tulejką 2x 0.75 ... 1.5 mm²
    Elastyczny 2x 1 ... 1.5 mm²
    Sztywny 2x 0.75 ... 1.5 mm²

  • Momenty dokrecajace:

    0.6 ... 0.8 N·m

  • Długość odizolowania przewodu:

    10 mm

  • Pozycja montażu:

    1 ... 6

  • Montaż na szynie DIN:

    TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
    TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

pdf OPIS KATALOGOWY
