ABB ; Przekaźnik czasowy CT-MFD.21 2c/o, 12-240V AC/DC

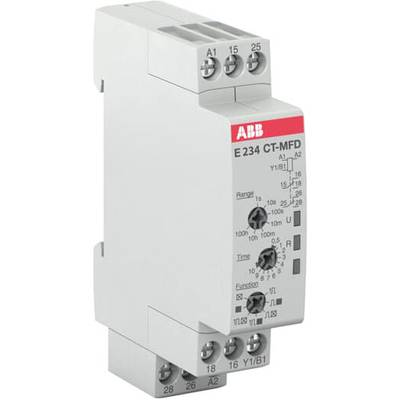

CT-MFD.21 to wielofunkcyjny elektroniczny przekaźnik czasowy z serii timerów CT-D. Zapewnia 7 funkcji czasowych z 7 zakresami czasowymi od 0,05 s do 100 h. Ten przekaźnik czasowy działa przy znamionowym napięciu zasilania sterowania 12 - 240 V AC / DC i ma wyjście 2 c/o (SPDT) ze stykami o obciążalności 250 V / 5 A. Wejście sterujące współpracuje z napięciowymi (niezwiązanymi z pływające) wyzwalanie.

Dane techniczne

• Przekaźnik czasowy:

  ON-Delay
  OFF-Delay
  Impulse ON
  Impulse OFF
  Flasher Starting with ON
  Flasher Starting with OFF
  Pulse Former

• Zakres czasu:

  0.05 s ... 100 h

• Znamionowe napięcie sterownicze (U_s):

  12 ... 240 V AC/DC

• Częstotliwość znamionowa (f):

  DC
  50 / 60 Hz

• Wyjście:

  2 c/o (SPDT) contacts

• Typ zacisku:

  Screw Terminals

• Znamionowy prąd pracy AC-12 (I_e):

  (230 V) 5 A

• Znamionowy prąd pracy AC-15 (I_e):

  (230 V) 3 A

• Znamionowy prąd pracy DC-12 (I_e):

  (24 V) 5 A

• Znamionowy prąd pracy DC-13 (I_e):

  (24 V) 1 A

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  Input Circuit 4 kV

• Znamionowe napięcie izolacji (U_i):

  Input Circuit / Output Circuit 300 V
  Output Circuit 1 / Output Circuit 2 300 V

• Stopień ochrony:

  Housing IP50
  Terminals IP20

• Kategoria przepięć:

  III

• Stopień zanieczyszczenia:

  3

• Odłącznik SPD:

  Output Circuit NC - F Type Fuses 6 A
  Output Circuit NO - F Type Fuses 6 A

• Przekrój kabli:

  Elastyczny 1x 0.5 ... 2.5 mm²
  Elastyczny 2x 0.5 ... 1.5 mm²
  Sztywny 1x 0.5 ... 4 mm²
  Sztywny 2x 0.5 ... 1.5 mm²

• Momenty dokrecajace:

  0.5 ... 0.8 N·m

• Długość odizolowania przewodu:

  7 mm

• Rekomendowany śrubokręt:

  Pozidriv 1
  0.8 x 4

• Pozycja montażu:

  1 ... 6

• Montaż na szynie DIN:

  TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
  TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

• Normy:

  CAN/CSA C22.2 No.14
  IEC/EN 63000
  IEC/EN 61812-1
