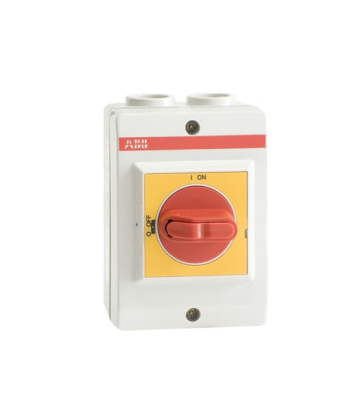

ABB ; OTP16KA3M Rozłącznik bezpieczeństwa 3P 7,5kW 16A, 1NO, rączka żółto/czerwona (2xM20)

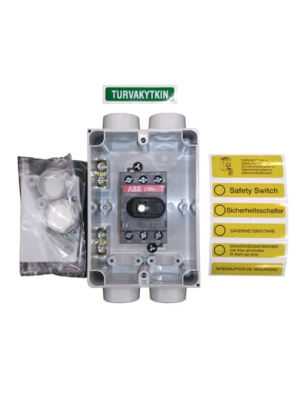

Wyłącznik bezpieczeństwa, 3-p. 415V AC23 16A, 7,5kW. Zamontowany styk pomocniczy: 1NO0NC. Obudowa z tworzywa sztucznego. IP65. Czerwony Żółty Uchwyt selektora. Pokrywa z blokadą. Blokada nie do pokonania. Obudowa z serii OTP wykorzystuje sztywną obudowę z poliwęglanu wzmocnionego włóknem szklanym. Obudowa jest chroniona przed promieniowaniem UV, chroniona przed strumieniem wody pod niskim ciśnieniem (IP65), a zatem jest przeznaczona do użytku na zewnątrz i wewnątrz. Wejścia kablowe są gwintowane i posiadają wybijane otwory na 2 kable równoległe, zarówno od góry jak i od dołu. Klamka jest zamykana na kłódkę i przystosowana do trzech kłódek. Pokrywa jest blokowana. Blokadę można ominąć np. do termografii itp. Przełącznik jest przeznaczony do instalacji 5-przewodowej i posiada stały zacisk neutralny oraz zacisk PE. W zestawie dwa dławiki membranowe i dwa korki.

Dane techniczne

• Znamionowy prąd pracy AC-22A (I_e):

  (380 ... 415 V) 32 A
  (500 V) 32 A
  (690 V) 32 A

• Znamionowy prąd pracy AC-23A (I_e):

  (380 ... 415 V) 16 A
  (500 V) 16 A
  (690 V) 10 A

• Moc znamionowa AC-23A (P_e):

  (380 ... 415 V) 7.5 kW
  (500 V) 7.5 kW
  (690 V) 7.5 kW

• Konwencjonalny prąd cieplny (I_the):

  Fully Enclosed 40 A

• Znamionowe napięcie izolacji (U_i):

  wg IEC/EN 60664-1 750 V

• Znamionowe napięcie pracy:

  Obwód główny 750 V

• Znamionowa zdolnosc zalaczania na zwarcie (I_cm):

  (690 V AC) 0.705 kA

• Znamionowy prąd zwarciowy wytrzymywalny (I_cw):

  for 1 s 0.5 kA

• Straty mocy:

  na biegun 1.6 W

• Stopień zanieczyszczenia:

  3

• Kolor rączki:

  Red / Yellow

• Rodzaj rączki:

  Selector handle

• Normy:

  IEC 60947-1, -3

• Liczba biegunów:

  3

• Typ neutralny:

  Fixed neutral

• Dane montażowe-obwód glówny (roboczy):

  Screw Clamp 0.75 ... 10 mm²
  Screw Clamp / PE Terminal 2pc,0.75 ... 2.5 mm²

• Przekrój przewodu:

  0.75 ... 10 mm²

• Lokalizacja wejść kablowych:

  Up/Down

• Ilość wyjść kablowych na stronę:

  2xM20 / 2xM20

• Stopień ochrony:

  acc. to IEC 60529 IP65

• Wytrzymałość mechaniczna na uderzenia:

  Housing IK08

• Materiał obudowy:

  Plastic

• Maksymalna ilość zamontowanych styków pomocniczych:

  1 NO, 1 NC

• Ilość zamontowanych styków pomocniczych:

  1 NO, 0 NC

• Ilość styków pomocniczych NC:

  0

• Ilość styków pomocniczych NO:

  1

• Momenty dokrecajace:

  Obwód główny (roboczy) 0.8 N·m

Informacje o pakowaniu

• Jednostka opakowania (poziom 1):

  box 1 sztuka

• Szerokość opakowania (poziom 1):

  106 mm

• Długość opakowania (poziom 1):

  158 mm

• Wysokość opakowania (poziom 1):

  97 mm

• Waga opakowania brutto (poziom 1):

  0.5 kg

• EAN opakowania (poziom 1):

  6417019130224
