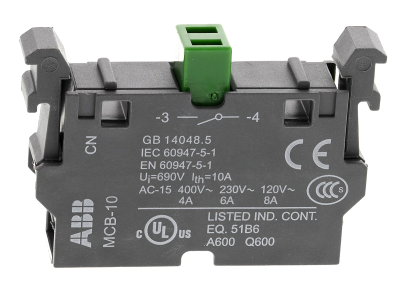

ABB ; MCB-10 Styk zwierny NO
Opis
Blok styków MCB-10 jest: Bez uchwytu - Niepodświetlany - Pojedynczy blok styków - Montaż z przodu - srebrny (Ag) - 1 NO - 0NC - 690 V
Ten blok stykowy jest częścią asortymentu modułowych tworzyw sztucznych ABB, najbardziej wszechstronnego asortymentu o wysokim poziomie elastyczności i wiodących na rynku parametrach elektrycznych. Zaprojektowany z myślą o całkowitej niezawodności, dłuższej żywotności i najwyższej trwałości mechanicznej. Samooczyszczające się styki zapewniają niezawodne działanie bez konieczności konserwacji, wydłużając czas sprawności. Wysoki stopień ochrony gwarantuje niezawodność w ekstremalnych warunkach. Innowacyjna konstrukcja upraszcza cały proces, od wyboru po łatwą i szybką instalację bez użycia narzędzi. Idealne rozwiązanie do każdego zastosowania.
Dane techniczne
-
- Temperatura powietrza otoczenia:
- Eksploatacja -25 ... +70 °C
Przechowywanie -40 ... +85 °C
-
- Podświetlenie:
- Non-illuminated
-
- Funkcja:
- Without holder
-
- Rodzaj montażu:
- Front mounting
-
- Ilość styków pomocniczych NC:
- 0
-
- Ilość styków pomocniczych NO:
- 1
-
- Stopień ochrony:
- Terminals IP20
-
- Stopień zanieczyszczenia:
- 3
-
- Znamionowe napięcie izolacji (Ui):
- 690 V
-
- Napięcie znamionowe udarowe wytrzymywane (Uimp):
- 6 kV
-
- Częstotliwość znamionowa (f):
- 50 / 60 Hz
-
- Znamionowe napięcie pracy:
- Maximum 690 V
-
- Znamionowy prąd pracy DC-13 (Ie):
- (24 V) 5 A
(125 V) 0.55 A
-
- Znamionowy prąd pracy AC-15 (Ie):
- (230 V AC) 6 A
-
- Straty mocy:
- Maximum 2.5 W
-
- Wytrzymalosc mechaniczna:
- 10 million
-
- Przekrój kabli:
- Elastyczny z tulejką 1 x 0.75...2.5 mm²
Elastyczny z tulejką 2 x 0.75...2.5 mm²
Elastyczny z izolowaną tulejką 1 x 0.75...2.5 mm²
Elastyczny z izolowaną tulejką 2 x 0.75...2.5 mm²
Elastyczny 1 x 0.75 ... 2.5 mm²
Elastyczny 2 x 0.75 ... 2.5 mm²
Solid 1 x 0.75...2.5 mm²
Solid 2 x 0.75...2.5 mm²
-
- Rodzaj podłączenia:
- Screw Clamp
-
- Typ zacisku:
- Screw Terminals
-
- Momenty dokrecajace:
- 0.9 N·m
-
- Długość odizolowania przewodu:
- 8 mm
Informacje o pakowaniu
-
- Jednostka opakowania (poziom 1):
- bag 10 sztuka
-
- Szerokość opakowania (poziom 1):
- 0.11 m
-
- Długość opakowania (poziom 1):
- 0.15 m
-
- Wysokość opakowania (poziom 1):
- 0.01 m
-
- Waga opakowania brutto (poziom 1):
- 0.13 kg
-
- EAN opakowania (poziom 1):
- 7320500307748
