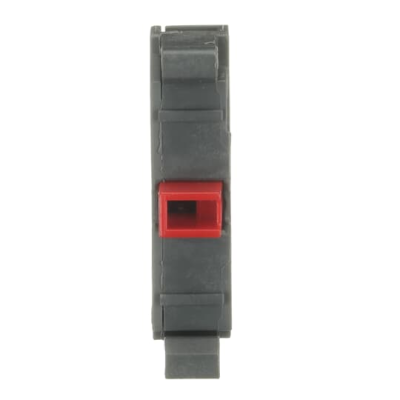

ABB ; MCB-01 Styk rozwierny NC

Blok styków MCB-01 jest: - Niepodświetlany - Pojedynczy blok styków - Montaż przedni - srebrny (Ag) - 0 NO - 1 NC - 690 V
Ten blok stykowy jest częścią asortymentu modułowych tworzyw sztucznych ABB, najbardziej wszechstronnego asortymentu o wysokim poziomie elastyczności i wiodących na rynku parametrach elektrycznych. Zaprojektowany z myślą o całkowitej niezawodności, dłuższej żywotności i najwyższej trwałości mechanicznej. Samooczyszczające się styki zapewniają niezawodne działanie bez konieczności konserwacji, wydłużając czas sprawności. Wysoki stopień ochrony gwarantuje niezawodność w ekstremalnych warunkach. Innowacyjna konstrukcja upraszcza cały proces, od wyboru po łatwą i szybką instalację bez użycia narzędzi. Idealne rozwiązanie do każdego zastosowania.

Dane techniczne

• Temperatura powietrza otoczenia:

  Eksploatacja -25 ... +70 °C
  Przechowywanie -40 ... +85 °C

• Podświetlenie:

  Non-illuminated

• Funkcja:

  Without holder

• Rodzaj montażu:

  Front mounting

• Ilość styków pomocniczych NC:

  1

• Ilość styków pomocniczych NO:

  0

• Stopień ochrony:

  Terminals IP20

• Stopień zanieczyszczenia:

  3

• Znamionowe napięcie izolacji (U_i):

  690 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  6 kV

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Znamionowe napięcie pracy:

  Maximum 690 V

• Znamionowy prąd pracy DC-13 (I_e):

  (24 V) 5 A
  (125 V) 0.55 A

• Znamionowy prąd pracy AC-15 (I_e):

  (230 V AC) 6 A

• Straty mocy:

  Maximum 2.5 W

• Wytrzymalosc mechaniczna:

  10 million

• Przekrój kabli:

  Elastyczny z tulejką 1 x 0.75...2.5 mm²
  Elastyczny z tulejką 2 x 0.75...2.5 mm²
  Elastyczny z izolowaną tulejką 1 x 0.75...2.5 mm²
  Elastyczny z izolowaną tulejką 2 x 0.75...2.5 mm²
  Elastyczny 1 x 0.75 ... 2.5 mm²
  Elastyczny 2 x 0.75 ... 2.5 mm²
  Solid 1 x 0.75...2.5 mm²
  Solid 2 x 0.75...2.5 mm²

• Rodzaj podłączenia:

  Screw Clamp

• Typ zacisku:

  Screw Terminals

• Momenty dokrecajace:

  0.9 N·m

• Długość odizolowania przewodu:

  8 mm

Informacje o pakowaniu

• Jednostka opakowania (poziom 1):

  bag 10 sztuka

• Szerokość opakowania (poziom 1):

  0.11 m

• Długość opakowania (poziom 1):

  0.15 m

• Wysokość opakowania (poziom 1):

  0.01 m

• Waga opakowania brutto (poziom 1):

  0.4 kg

• EAN opakowania (poziom 1):

  7320500307762

pdf opis katalogowy
