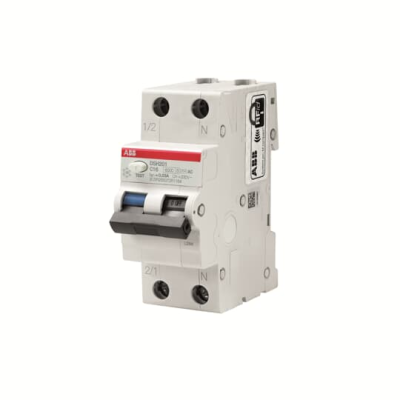

ABB ; DSH201-B 25A/30mA Wyłącznik typ AC

Seria DSH201 to 1P+N RCBO o szerokości dwóch modułów do ochrony obwodów jednofazowych użytkownika końcowego przed prądami przeciążeniowymi i zwarciowymi
ochrona przed skutkami sinusoidalnych przemiennych prądów ziemnozwarciowych
ochrona przed dotykiem pośrednim oraz dodatkowa ochrona przed dotykiem bezpośrednim (o czułości = 30 mA).

Ogólne informacje

• Typ produktu:

  DSH201 B25 AC30

• Kod zamówieniowy:

  2CSR255070R1255

• Numer EAN:

  8012542343813

• Opis katalogowy:

  DSH201 B25 AC30 Residual Current Circuit Breaker with Overcurrent Protection

Dane techniczne

• Normy:

  IEC 61009-1
  EN 61009-1
  IEC 61009-2-1
  EN 61009-2-1

• Charakterystyka wyzwalania:

  B

• Typ członu różnicowego:

  AC type

• Znamionowe napięcie pracy:

  230 V AC

• Wytrzymałość dielektryczna:

  2 kV

• Rodzaj napęcia zasilania:

  AC

• Prąd znamionowy (I_n):

  25 A

• Znamionowy prąd różnicowy:

  30 mA

• Znamionowa zwarciowa zdolność łączeniowa:

  6 kA

• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  10 kA

• Prąd znamionowy zwarciowy umowny (I_nc):

  10 kA

• Maksymalny prąd udarowy:

  0 kA

• Typ prądu upływu:

  AC

• Częstotliwość (f):

  50 Hz

• Częstotliwość znamionowa (f):

  50 Hz

• Straty mocy:

  5.5 W

• Podłączanie zasilania:

  Arbitrary

• Wytrzymałość łączeniowa:

  10000 cycle

• Trwałość mechaniczna:

  20000 cycle

• Liczba biegunów:

  2

• Liczba zabezpieczonych biegunów:

  1

• Rodzaj wyzwalania różnicowego:

  Instantaneous

• Kategoria przepięć:

  III

• Położenie biegunu neutralnego:

  Right

• Dostępne akcesoria:

  Nie

• Przekrój kabli:

  Busbar 10 mm²
  Sztywny 25 ... 25 mm²
  Elastyczny 25 ... 25 mm²

Informacje o pakowaniu

• Jednostka opakowania (poziom 1):

  box 1 sztuka

• Szerokość opakowania (poziom 1):

  0.040 m

• Wysokość opakowania (poziom 1):

  0.106 m

• Długość opakowania (poziom 1):

  0.080 m

• Waga opakowania brutto (poziom 1):

  0.207 kg

• EAN opakowania (poziom 1):

  8012542343813
