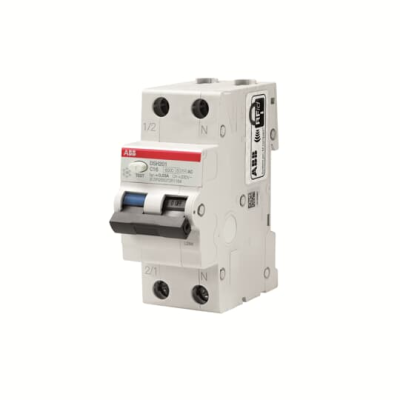

ABB ; DSH201-B 10A/30mA Wyłącznik typ AC

Seria DSH201 to 1P+N RCBO o szerokości dwóch modułów do ochrony obwodów jednofazowych użytkownika końcowego przed prądami przeciążeniowymi i zwarciowymi
ochrona przed skutkami sinusoidalnych przemiennych prądów ziemnozwarciowych
ochrona przed dotykiem pośrednim oraz dodatkowa ochrona przed dotykiem bezpośrednim (o czułości = 30 mA).

Ogólne informacje

• Typ produktu:

  DSH201 B10 AC30

• Kod zamówieniowy:

  2CSR255070R1105

• Numer EAN:

  8012542354215

• Opis katalogowy:

  DSH201 B10 AC30 Residual Current Circuit Breaker with Overcurrent Protection

  Dane techniczne

  • Normy:

    IEC 61009-1
    EN 61009-1
    IEC 61009-2-1
    EN 61009-2-1

  • Charakterystyka wyzwalania:

    B

  • Typ członu różnicowego:

    AC type

  • Znamionowe napięcie pracy:

    230 V AC

  • Wytrzymałość dielektryczna:

    2 kV

  • Rodzaj napęcia zasilania:

    AC

  • Prąd znamionowy (I_n):

    10 A

  • Znamionowy prąd różnicowy:

    30 mA

  • Znamionowa zwarciowa zdolność łączeniowa:

    6 kA

  • Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

    10 kA

  • Prąd znamionowy zwarciowy umowny (I_nc):

    10 kA

  • Maksymalny prąd udarowy:

    0 kA

  • Typ prądu upływu:

    AC

  • Częstotliwość (f):

    50 Hz

  • Częstotliwość znamionowa (f):

    50 Hz

  • Straty mocy:

    1.8 W

  • Podłączanie zasilania:

    Arbitrary

  • Wytrzymałość łączeniowa:

    10000 cycle

  • Trwałość mechaniczna:

    20000 cycle

  • Liczba biegunów:

    2

  • Liczba zabezpieczonych biegunów:

    1

  • Rodzaj wyzwalania różnicowego:

    Instantaneous

  • Kategoria przepięć:

    III

  • Położenie biegunu neutralnego:

    Right

  • Dostępne akcesoria:

    Nie

  • Przekrój kabli:

    Busbar 10 mm²
    Sztywny 25 ... 25 mm²
    Elastyczny 25 ... 25 mm²

    Informacje o pakowaniu

    • • Jednostka opakowania (poziom 1):

        box 1 sztuka

      • Szerokość opakowania (poziom 1):

        0.040 m

      • Wysokość opakowania (poziom 1):

        0.106 m

      • Długość opakowania (poziom 1):

        0.080 m

      • Waga opakowania brutto (poziom 1):

        0.207 kg

      • EAN opakowania (poziom 1):

        8012542354215

    karta produktu pdf…

    Otwórz pdf instalacja
