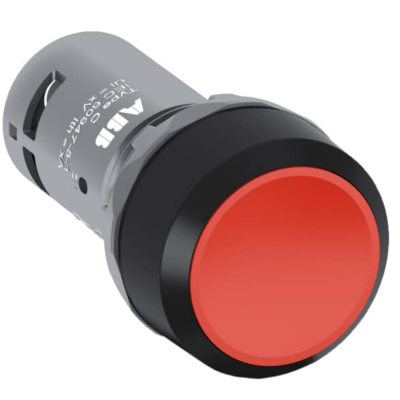

ABB ; CP1-10R-01 Przycisk kompaktowy kryty 1NC CZERWONY

Przycisk CP1-10R-01 jest: Kompaktowy — Przycisk — Chwilowy — Wpuszczany — Czerwony — Niepodświetlany — Czarny Plastik — 1 NC — 0 NO — 1 NC — 300 V
Ten przycisk jest częścią kompaktowego asortymentu ABB, najbardziej wydajnego dostępnego rozwiązania typu „wszystko w jednym”, redukującego czas i koszty instalacji.
Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę.

Dane techniczne

• Temperatura powietrza otoczenia:

  Eksploatacja -25 ... +70 °C
  Przechowywanie -40 ... +85 °C

• Kolor:

  Red

• Typ dźwigni:

  Flush

• Materiał ramki:

  Black Plastic

• Podświetlenie:

  Non-illuminated

• Funkcja:

  Momentary

• Ilość styków pomocniczych NC:

  1

• Ilość styków pomocniczych NO:

  0

• Stopień ochrony:

  Front IP66
  Front IP67
  Front IP69K
  Terminals IP20

• Typ obudowy NEMA:

  Type1
  Type12
  Type13
  Type3R
  Type4
  Type4X

• Stopień zanieczyszczenia:

  3

• Znamionowe napięcie izolacji (U_i):

  300 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  6 kV

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Znamionowe napięcie pracy:

  Maximum 300 V

• Znamionowy prąd pracy DC-13 (I_e):

  (24 V) 0.3 A
  (125 V) 0.2 A

• Znamionowy prąd pracy AC-15 (I_e):

  (240 V) 1 A

• Straty mocy:

  Maximum 2.5 W

• Wytrzymalosc mechaniczna:

  0.5 million

• Przekrój kabli:

  Elastyczny z tulejką 1 x 0.5...1.5 mm²
  Elastyczny z tulejką 2 x 0.5...1.5 mm²
  Elastyczny z izolowaną tulejką 1 x 0.5...1.5 mm²
  Elastyczny z izolowaną tulejką 2 x 0.5...1.5 mm²
  Elastyczny 1 x 0.5 ...1.5 mm²
  Elastyczny 2 x 0.5 ...1.5 mm²
  Solid 1 x 0.5...1.5 mm²
  Solid 2 x 0.5...1.5 mm²

• Rodzaj podłączenia:

  Screw Clamp

• Typ zacisku:

  Screw Terminals

• Momenty dokrecajace:

  0.8 N·m

• Długość odizolowania przewodu:

  6 mm

  Informacje o pakowaniu

  • Jednostka opakowania (poziom 1):

    bag 10 sztuka

  • Szerokość opakowania (poziom 1):

    0.125 m

  • Długość opakowania (poziom 1):

    0.235 m

  • Wysokość opakowania (poziom 1):

    0.05 m

  • Waga opakowania brutto (poziom 1):

    0.184 kg

  • EAN opakowania (poziom 1):

    7320500240854
