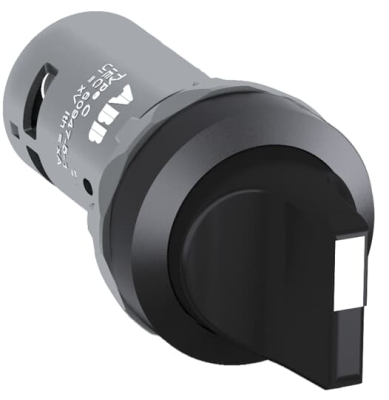

ABB ; C3SS1-10B-11 Przełącznik 0-I-II ; 1 NO + 1 NZ

Przełącznik wyboru C3SS1-10B-11 jest: Kompaktowy - Przełącznik wyboru - 3-pozycyjny - Podtrzymywany - Krótka rączka - Czarny - Niepodświetlany - Czarny Plastik - 1NO+1NC - 1 NO - 1 NC - 300 V
Ten przełącznik wybierakowy jest częścią kompaktowego asortymentu ABB, najbardziej wydajnego rozwiązania typu „wszystko w jednym” dostępnego na rynku, skracającego czas i koszty instalacji.
Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę.

Dane techniczne

• Temperatura powietrza otoczenia:

  Eksploatacja -25 ... +70 °C
  Przechowywanie -40 ... +85 °C

• Kolor:

  Black

• Typ dźwigni:

  Short handle

• Materiał ramki:

  Black Plastic

• Podświetlenie:

  Non-illuminated

• Funkcja:

  Maintained

• Funkcja dodatkowa:

  3-position

• Pozycje stabilne:

  A, B, C

• Ilość styków pomocniczych NC:

  1

• Ilość styków pomocniczych NO:

  1

• Stopień ochrony:

  Front IP66
  Front IP67
  Front IP69K
  Terminals IP20

• Typ obudowy NEMA:

  Type1
  Type12
  Type13
  Type3R
  Type4
  Type4X

• Znamionowe napięcie izolacji (U_i):

  300 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  6 kV

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Znamionowe napięcie pracy:

  Maximum 300 V

• Znamionowy prąd pracy DC-13 (I_e):

  (24 V) 0.3 A
  (125 V) 0.2 A

• Znamionowy prąd pracy AC-15 (I_e):

  (240 V) 1 A

• Straty mocy:

  Maximum 5 W

• Wytrzymalosc mechaniczna:

  0.5 million

• Przekrój kabli:

  Elastyczny z tulejką 1 x 0.5...1.5 mm²
  Elastyczny z tulejką 2 x 0.5...1.5 mm²
  Elastyczny z izolowaną tulejką 1 x 0.5...1.5 mm²
  Elastyczny z izolowaną tulejką 2 x 0.5...1.5 mm²
  Elastyczny 1 x 0.5 ...1.5 mm²
  Elastyczny 2 x 0.5 ...1.5 mm²
  Solid 1 x 0.5...1.5 mm²
  Solid 2 x 0.5...1.5 mm²

• Typ zacisku:

  Screw Terminals

• Momenty dokrecajace:

  0.8 N·m

• Długość odizolowania przewodu:

  6 mm

Informacje o pakowaniu

• Jednostka opakowania (poziom 1):

  bag 10 sztuka

• Szerokość opakowania (poziom 1):

  0.235 m

• Długość opakowania (poziom 1):

  0.125 m

• Wysokość opakowania (poziom 1):

  0.035 m

• Waga opakowania brutto (poziom 1):

  0.24 kg

• EAN opakowania (poziom 1):

  7320500246788
