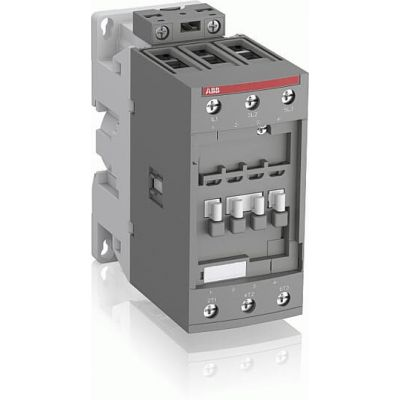

ABB ; AF52-30-00-13 AC3- 22,0kW/ 52A Stycznik 100-250V AC/DC
Opis
AF52-30-00-13 to 3-biegunowy stycznik - 690 V IEC lub 600 UL z zaciskami śrubowymi, sterujący silnikami do 22 kW / 400 V AC (AC-3) lub 40 hp / 480 V UL i przełączający obwody mocy do 100 A (AC-1) lub 80 A UL ogólnego użytku. Dzięki technologii AF stycznik ma szeroki zakres napięć sterujących (100-250 V 50/60 Hz i DC), radząc sobie z dużymi wahaniami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając odrębne działanie w niestabilnych sieciach. Ponadto wbudowane jest zabezpieczenie przeciwprzepięciowe, oferujące kompaktowe rozwiązanie. Styczniki AF mają konstrukcję blokową, którą można łatwo rozbudować o dodatkowe bloki styków pomocniczych i dodatkową szeroką gamę akcesoriów.
Ogólne informacje
-
- Typ produktu:
- AF52-30-00-13
-
- Kod zamówieniowy:
- 1SBL367001R1300
-
- Numer EAN:
- 3471523132337
-
- Opis katalogowy:
- AF52-30-00-13 100-250V50/60HZ-DC Contactor
-
Dane techniczne
-
- Ilość styków glównych NO:
- 3
-
- Ilość styków glównych NC:
- 0
-
- Ilość styków pomocniczych NO:
- 0
-
- Ilość styków pomocniczych NC:
- 0
-
- Znamionowe napięcie pracy:
- Obwód główny 690 V
-
- Częstotliwość znamionowa (f):
- Obwód sterowania 50 / 60 Hz
Obwód główny 50 / 60 Hz
-
- Prąd przy chłodzeniu konwencjonalnym (Ith):
- wg IEC 60947-4-1, Open Contactors q=40°C 105 A
-
- Znamionowy prąd pracy AC-1 (Ie):
- (690 V) 40 °C 100 A
(690 V) 60 °C 80 A
(690 V) 70 °C 70 A
-
- Znamionowy prąd pracy AC-3 (Ie):
- (415 V) 60 °C 53 A
(440 V) 60 °C 53 A
(500 V) 60 °C 45 A
(690 V) 60 °C 35 A
(380 / 400 V) 60 °C 53 A
(220 / 230 / 240 V) 60 °C 53 A
-
- Znamionowy prąd pracy AC-3e (Ie):
- (415 V) 60 °C 53 A
(440 V) 60 °C 53 A
(500 V) 60 °C 45 A
(690 V) 60 °C 35 A
(380 / 400 V) 60 °C 53 A
(220 / 230 / 240 V) 60 °C 53 A
-
- Moc znamionowa AC-3 (Pe):
- (400 V) 22 kW
(415 V) 30 kW
(440 V) 30 kW
(500 V) 30 kW
(690 V) 30 kW
(380 / 400 V) 22 kW
(220 / 230 / 240 V) 15 kW
-
- Moc znamionowa AC-3e (Pe):
- (415 V) 30 kW
(440 V) 30 kW
(500 V) 30 kW
(690 V) 30 kW
(380 / 400 V) 22 kW
(220 / 230 / 240 V) 15 kW -
Informacje o pakowaniu
-
- Jednostka opakowania (poziom 1):
- box 1 sztuka
-
- Szerokość opakowania (poziom 1):
- 150 mm
-
- Długość opakowania (poziom 1):
- 150 mm
-
- Wysokość opakowania (poziom 1):
- 97 mm
-
- Waga opakowania brutto (poziom 1):
- 1.05 kg
-
- EAN opakowania (poziom 1):
- 3471523132337
-
-
