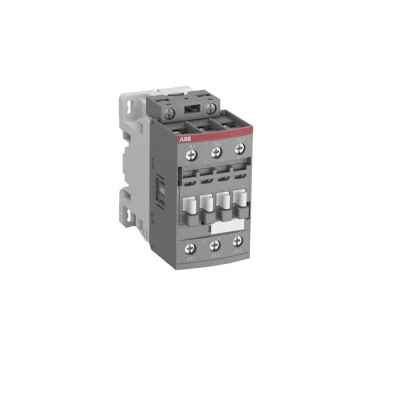

ABB ; AF30-30-00-13 AC3-15,0kW/32A Stycznik 100-250V AC/DC

Dostępność: 3
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 466,92 zł 466.92
Cena netto: 379,61 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ABB
Kod produktu: 1SBL277001R1300
Pin It

Opis

AF30-30-00-13 to 3-biegunowy stycznik - 690 V IEC lub 600 UL z zaciskami śrubowymi, sterujący silnikami do 15 kW / 400 V AC (AC-3) lub 20 hp / 480 V UL i przełączający obwody mocy do 50 A (AC-1) lub 50 A UL do użytku ogólnego. Dzięki technologii AF stycznik ma szeroki zakres napięć sterujących (100-250 V 50/60 Hz i DC), radząc sobie z dużymi wahaniami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając odrębne działanie w niestabilnych sieciach. Ponadto wbudowane jest zabezpieczenie przeciwprzepięciowe, oferujące kompaktowe rozwiązanie. Styczniki AF mają konstrukcję blokową, którą można łatwo rozbudować o dodatkowe bloki styków pomocniczych i dodatkową szeroką gamę akcesoriów.

Ogólne informacje

  • Typ produktu:
    AF30-30-00-13
  • Kod zamówieniowy:
    1SBL277001R1300
  • Numer EAN:
    3471523111233
  • Opis katalogowy:
    AF30-30-00-13 100-250V50/60HZ-DC Contactor

    Dane techniczne

      • Ilość styków glównych NO:
        3
      • Ilość styków glównych NC:
        0
      • Ilość styków pomocniczych NO:
        0
      • Ilość styków pomocniczych NC:
        0
      • Normy:
        IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-16, UL 60947-4-1, CSA C22.2 No. 60947-4-1
      • Znamionowe napięcie pracy:
        Obwód główny 690 V
      • Częstotliwość znamionowa (f):
        Obwód sterowania 50 / 60 Hz
        Obwód główny 50 / 60 Hz
      • Prąd przy chłodzeniu konwencjonalnym (Ith):
        wg IEC 60947-4-1, Open Contactors q=40°C 50 A
      • Znamionowy prąd pracy AC-1 (Ie):
        (690 V) 40 °C 50 A
        (690 V) 60 °C 42 A
        (690 V) 70 °C 37 A
      • Znamionowy prąd pracy AC-3 (Ie):
        (415 V) 60 °C 32 A
        (440 V) 60 °C 32 A
        (500 V) 60 °C 28 A
        (690 V) 60 °C 21 A
        (380 / 400 V) 60 °C 32 A
        (220 / 230 / 240 V) 60 °C 33 A
      • Znamionowy prąd pracy AC-3e (Ie):
        (415 V) 60 °C 32 A
        (440 V) 60 °C 32 A
        (500 V) 60 °C 28 A
        (690 V) 60 °C 21 A
        (380 / 400 V) 60 °C 32 A
        (220 / 230 / 240 V) 60 °C 33 A
      • Moc znamionowa AC-3 (Pe):
        (400 V) 15 kW
        (415 V) 15 kW
        (440 V) 18.5 kW
        (500 V) 18.5 kW
        (690 V) 18.5 kW
        (380 / 400 V) 15 kW
        (220 / 230 / 240 V) 9 kW
      • Moc znamionowa AC-3e (Pe):
        (415 V) 15 kW
        (440 V) 18.5 kW
        (500 V) 18.5 kW
        (690 V) 18.5 kW
        (380 / 400 V) 15 kW
        (220 / 230 / 240 V) 9 kW
      • Znamionowy prąd zwarciowy wytrzymywalny (Icw):
        przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 10s 350 A
        przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 15mn 50 A
        przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1mn 150 A
        przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1s 700 A
        przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 30s 225 A
      • Maksymalna zdolność wyłączania:
        cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
        cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
      • Maksymalna wytrzymalosc elektryczna:
        (AC-1) 600 cykli na godzinę
        (AC-2 / AC-4) 150 cykli na godzinę
        (AC-3) 1200 cykli na godzinę

    Informacje o pakowaniu

      • Jednostka opakowania (poziom 1):
        box 1 sztuka
      • Szerokość opakowania (poziom 1):
        87 mm
      • Długość opakowania (poziom 1):
        87 mm
      • Wysokość opakowania (poziom 1):
        47 mm
      • Waga opakowania brutto (poziom 1):
        0.31 kg
      • EAN opakowania (poziom 1):
        3471523111233

    karta produktu pdf…

    Otwórz pdf instalacja
