ABB ; AF16-30-01-13 AC3- 7,5kW/17A Stycznik 100-250V AC/DC

Dostępność: Dostępny na zamówienie

Cena brutto: 238,45 zł 238.45

Cena netto: 193,86 zł

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: ABB

Kod produktu: 1SBL177001R1301

Opis

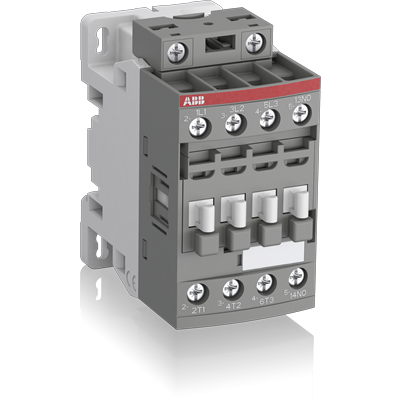

AF16-30-01-13 to 3-biegunowy stycznik - 690 V IEC lub 600 UL z 1 wbudowanym stykiem pomocniczym i zaciskami śrubowymi, sterujący silnikami do 7,5 kW / 400 V AC (AC-3) lub 10 hp / 480 V UL i przełączanie obwodów mocy do 30 A (AC-1) lub 30 A UL ogólnego zastosowania. Dzięki technologii AF stycznik ma szeroki zakres napięć sterujących (100-250 V 50/60 Hz i DC), radząc sobie z dużymi wahaniami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając odrębne działanie w niestabilnych sieciach.

Dane techniczne

Ilość styków glównych NO: 3
Ilość styków glównych NC: 0
Ilość styków pomocniczych NO: 0
Ilość styków pomocniczych NC: 1
Normy:

IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-16, UL 60947-4-1, CSA C22.2 nr 60947-4-1
Znamionowe napięcie pracy:

Obwód pomocniczy 690 V
Obwód główny 690 V
Częstotliwość znamionowa (f):

Obwód pomocniczy 50 / 60 Hz
Obwód sterowania 50 / 60 Hz
Obwód główny 50 / 60 Hz
Prąd przy chłodzeniu konwencjonalnym (I_th):

wg IEC 60947-4-1, Styczniki otwarte q=40°C 35 A
wg IEC 60947-5-1, q=40°C 16 A
Znamionowy prąd pracy AC-1 (I_e):

(690 V) 40°C 30 A
(690 V) 60°C 30 A
(690 V) 70°C 26 A

Karta katalogowa
