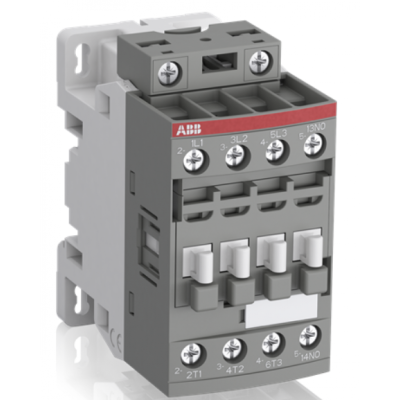

ABB ; AF09-30-10-11 AC3- 4,0kW/ 9A Stycznik 24-60V AC/DC

AF09-30-10-11 to 3-biegunowy stycznik - 690 V IEC lub 600 UL z 1 wbudowanym stykiem pomocniczym i zaciskami śrubowymi, sterujący silnikami do 4 kW / 400 V AC (AC-3) lub 5 hp / 480 V UL i przełączanie obwodów mocy do 25 A (AC-1) lub 25 A UL ogólnego zastosowania. Dzięki technologii AF stycznik ma szeroki zakres napięć sterujących (24-60 V 50/60 Hz i 20-60 V DC), radząc sobie z dużymi wahaniami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając odrębne działanie w niestabilnych sieciach. Ponadto wbudowane jest zabezpieczenie przeciwprzepięciowe, oferujące kompaktowe rozwiązanie. Styczniki AF mają konstrukcję blokową, którą można łatwo rozbudować o dodatkowe bloki styków pomocniczych i dodatkową szeroką gamę akcesoriów.

Ogólne informacje

• Typ produktu:

  AF09-30-10-11

• Kod zamówieniowy:

  1SBL137001R1110

• Numer EAN:

  3471523110014

• Opis katalogowy:

  AF09-30-10-11 24-60V50/60HZ 20-60VDC Contactor

  Dane techniczne

  • Ilość styków glównych NO:

    3

  • Ilość styków glównych NC:

    0

  • Ilość styków pomocniczych NO:

    1

  • Ilość styków pomocniczych NC:

    0

  • Normy:

    IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-16, UL 60947-4-1, CSA C22.2 No. 60947-4-1

  • Znamionowe napięcie pracy:

    Obwód pomocniczy 690 V
    Obwód główny 690 V

  • Częstotliwość znamionowa (f):

    Obwód pomocniczy 50 / 60 Hz
    Obwód sterowania 50 / 60 Hz
    Obwód główny 50 / 60 Hz

  • Prąd przy chłodzeniu konwencjonalnym (I_th):

    wg IEC 60947-4-1, Open Contactors q=40°C 35 A
    wg IEC 60947-5-1, q=40°C 16 A

    Informacje o pakowaniu

    • Jednostka opakowania (poziom 1):

      box 1 sztuka

    • Szerokość opakowania (poziom 1):

      87 mm

    • Długość opakowania (poziom 1):

      79 mm

    • Wysokość opakowania (poziom 1):

      47 mm

    • Waga opakowania brutto (poziom 1):

      0.27 kg

    • EAN opakowania (poziom 1):

      3471523110014
