Opis

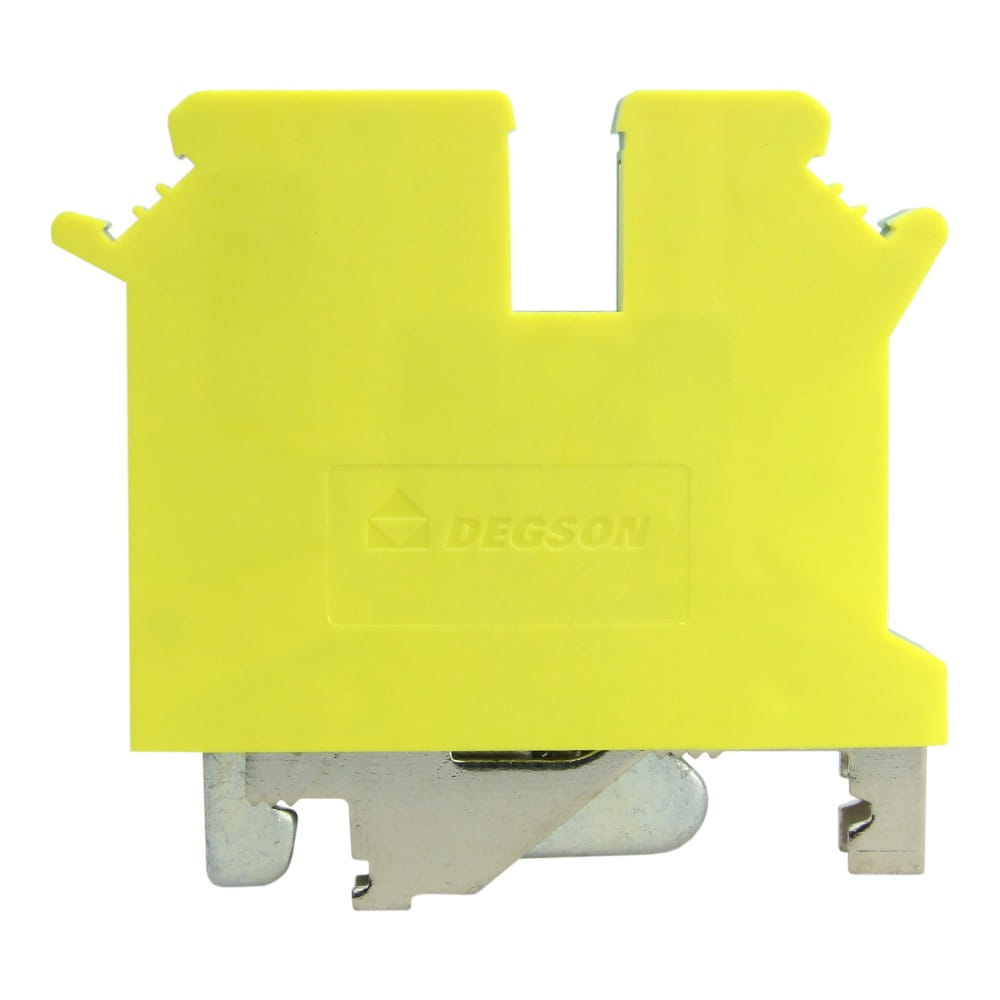

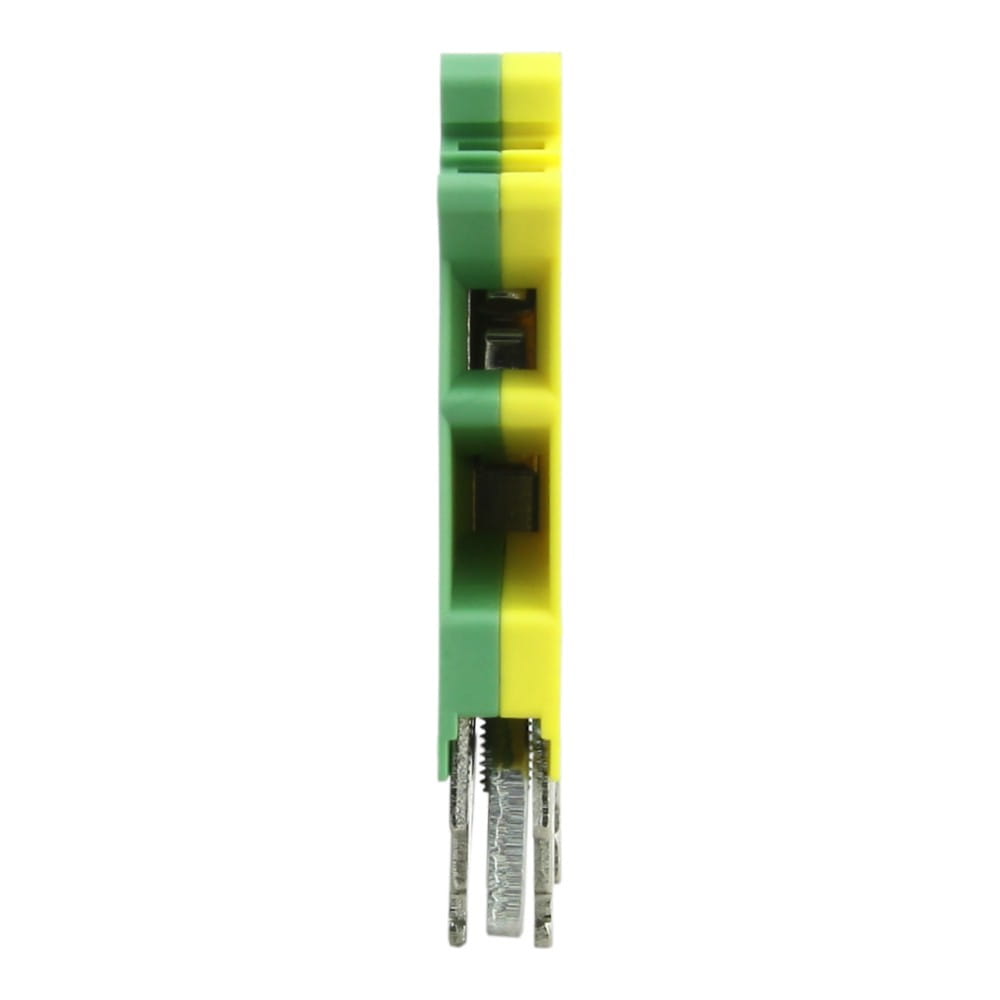

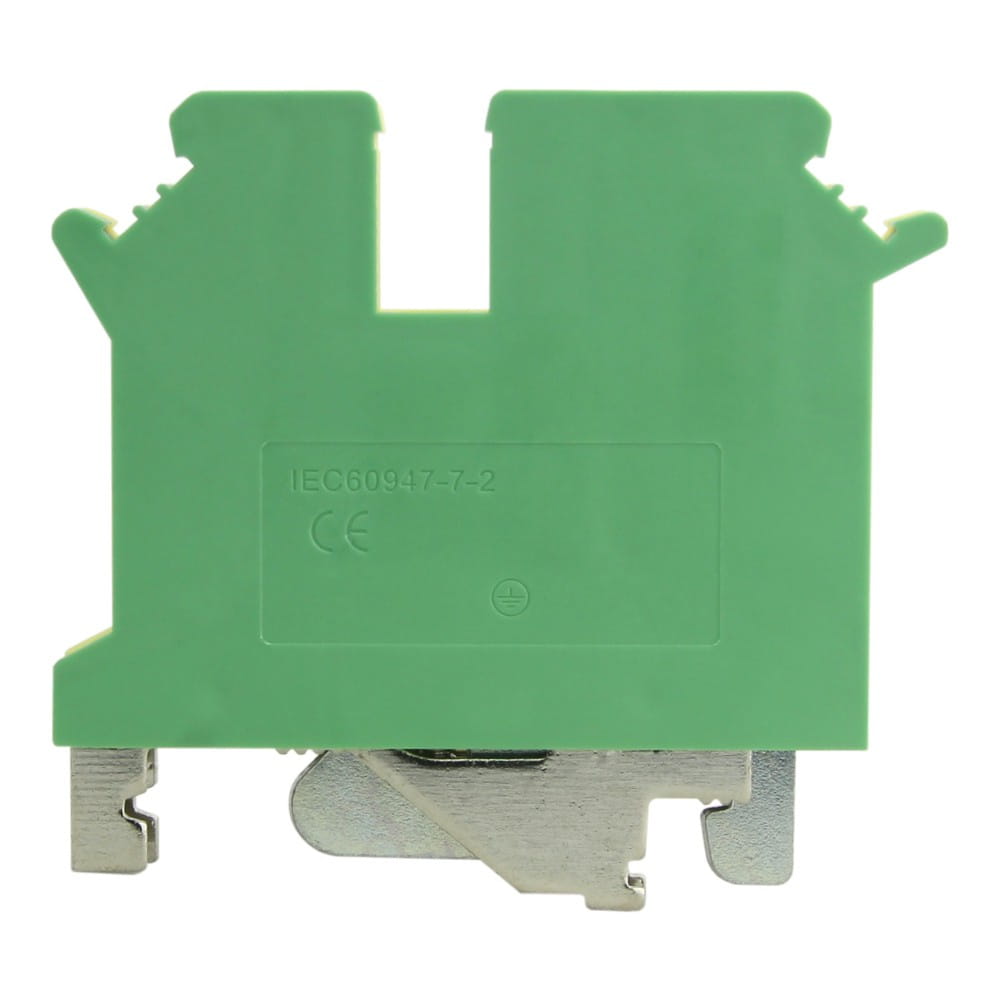

Złączka szynowa 2,5mm2 PC2.5 TW 3-przewodowa
żółto-zielona PE, zacisk śrubowy
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC2.5 TW umożliwiają łączenie przewodów o przekroju 0.2 - 2,5mm2 (24 - 14 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Produktom zostały przyznane certyfikaty UL. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie.
➡️ Cechy złączki szynowej PC2.5:
✔️ zaciski śrubowe
✔️ do łączenia przewodów uziemienia PE
✔️ umożliwia łączenie trzech przewodów na jednym biegunie
✔️ przekrój przewodów 0,2 - 2,5 mm2 (24 - 14 AWG)
✔️ kolor żółto-zielony PE
✔️ wysokiej jakości materiał
| symbol | PC2.5-TW-PE-01P-1Y |
| typ | złączka szynowa |
| rodzaj | śrubowa |
| kolor | żółto-zielona |
| liczba zacisków na piętro | 3 |
| ilość pięter | 1 |
| zastosowanie | połączenie przewodów |
| dla przewodów o przekroju | 0,2 - 2,5 mm2 |
| certyfikaty | UL, VDE, CE |
| standard testowania | EN60947-7-1： UL1059 |
| spad | 5,2 mm |
| kategoria napięcia przepięciowego | III |
| stopień zanieczyszczenia | 3 |
| grupa materiału | I |
| napięcie impulsowe | 6 kV |
| moment dokręcania śrub | 0,5 Nm |
| znamionowa pojemność przyłączeniowa | 24 - 14 AWG |
| dopuszczalny nacisk trwały | 2 kg |
| rodzaj śrub | M3 |
| klasa palności UL94 | V-0 |
| dozwolona temperatura otoczenia | -40~ +105 |
| wilgotność względna | 5% - 95% |
| standard inspekcji | MIL-STD-105E II |
| AQL | 0,65 |
| materiał obudowy | PA66 |
| materiał śrub | miedź powlekana cyną |
| materiał złącz | mosiądz powlekany niklem |
| zalecane ściągnięcie izolacji dla przewodu | 7 - 8 mm |
| przymocowanie dla drutu | odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym. |
| przymocowanie dla linki | odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym |
| dostępne akcesoria | Etykiety znakujące ZB5 Uchwyt końcowy E-PC Mostek łączeniowy EB2-5 EB3-5 EB10-5 (w naszej ofercie) |
| kod EAN | 5907589333473 |

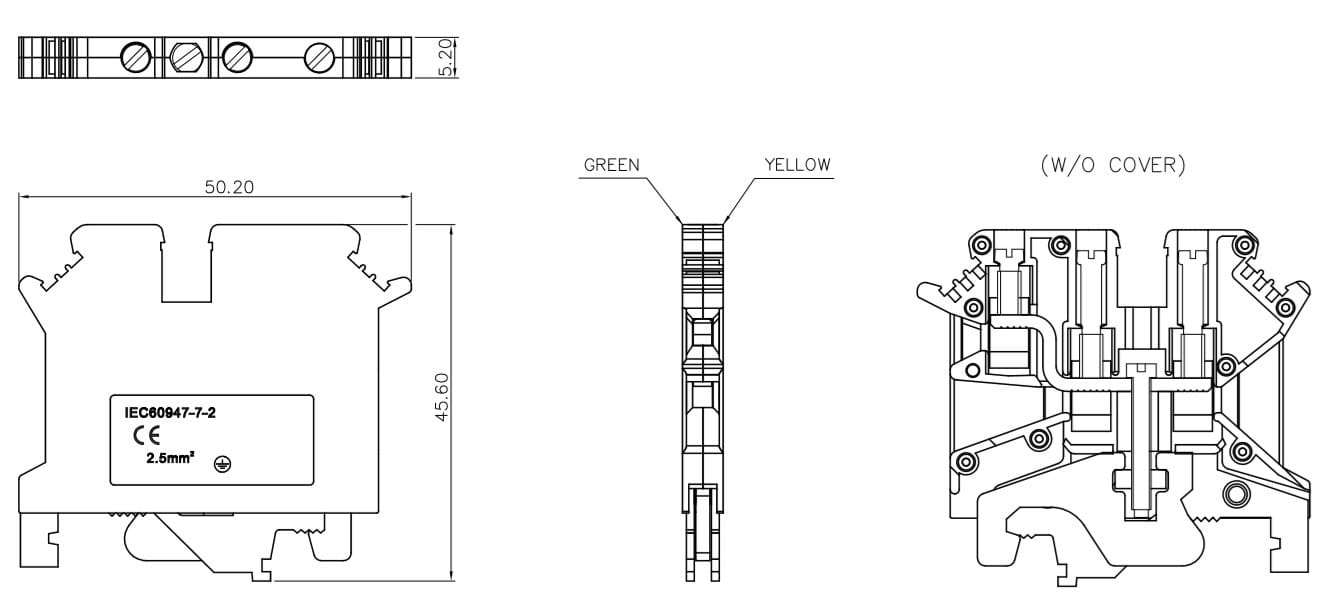

| Rysunek wymiarowy
|
