Opis

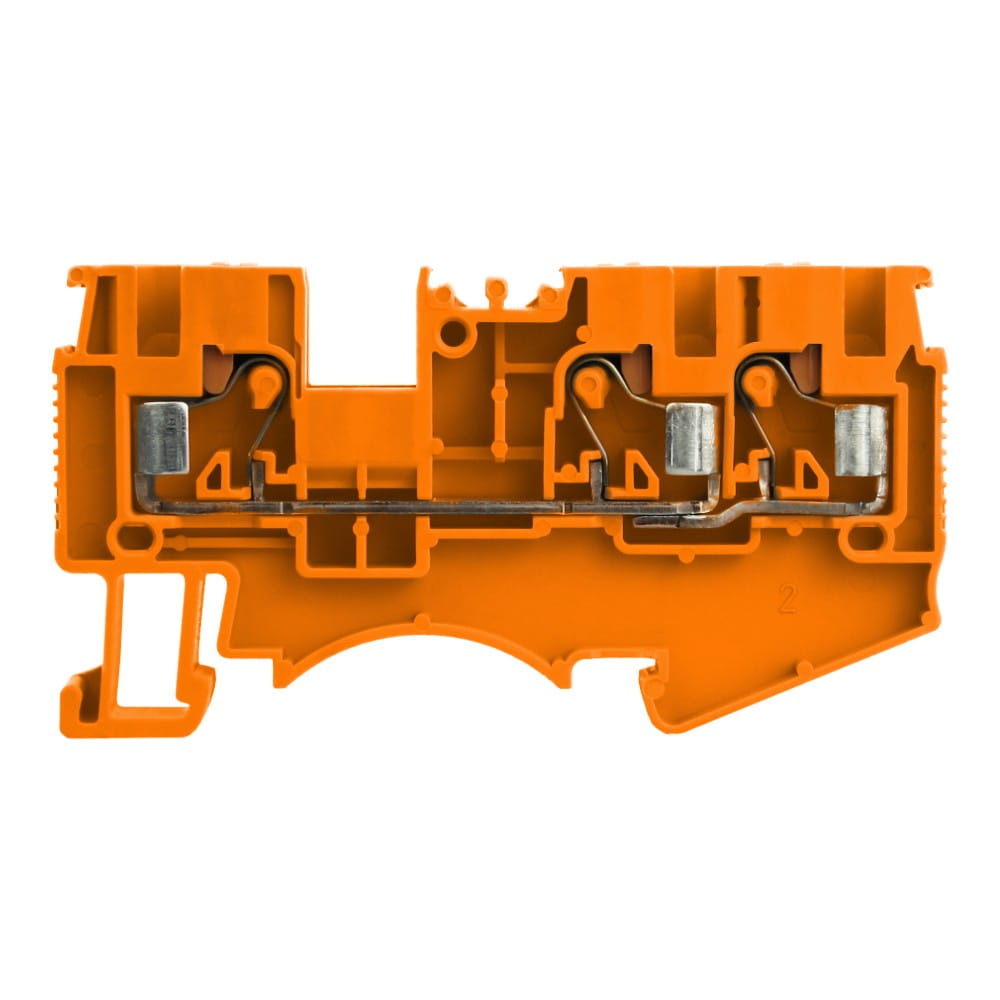

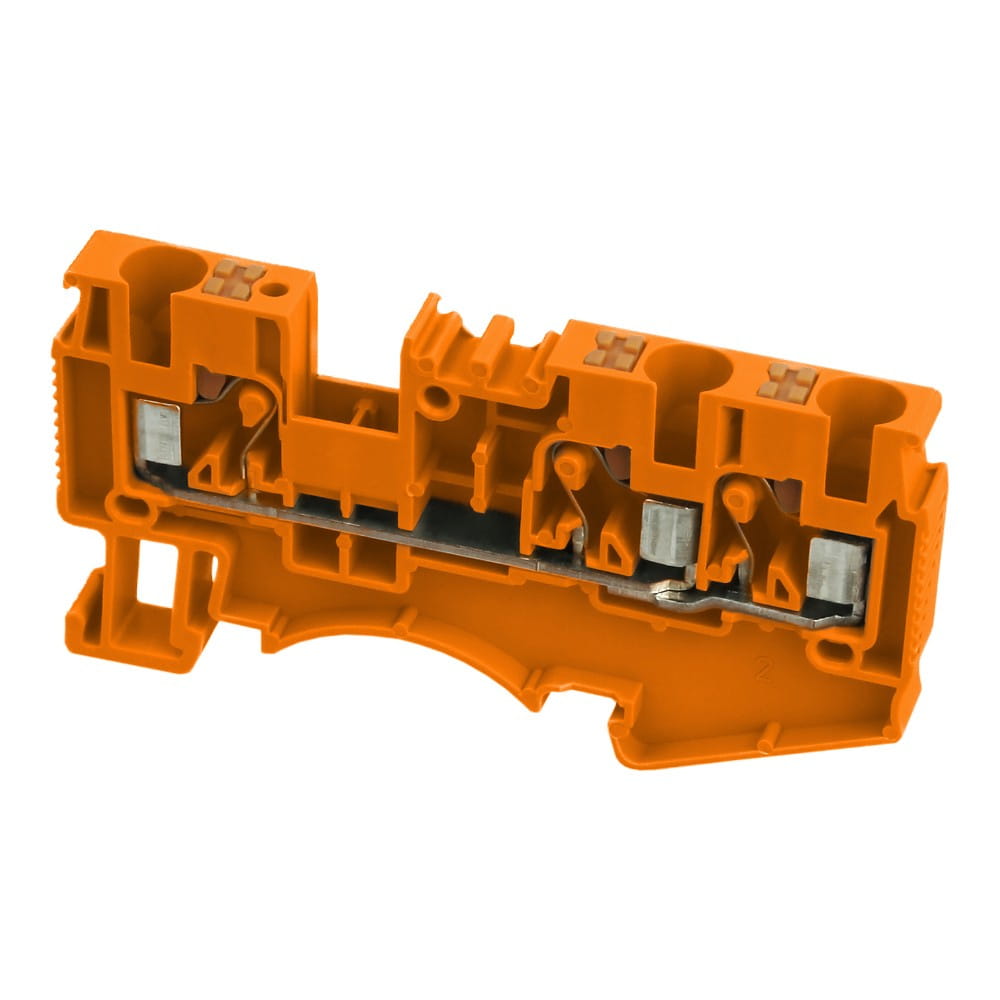

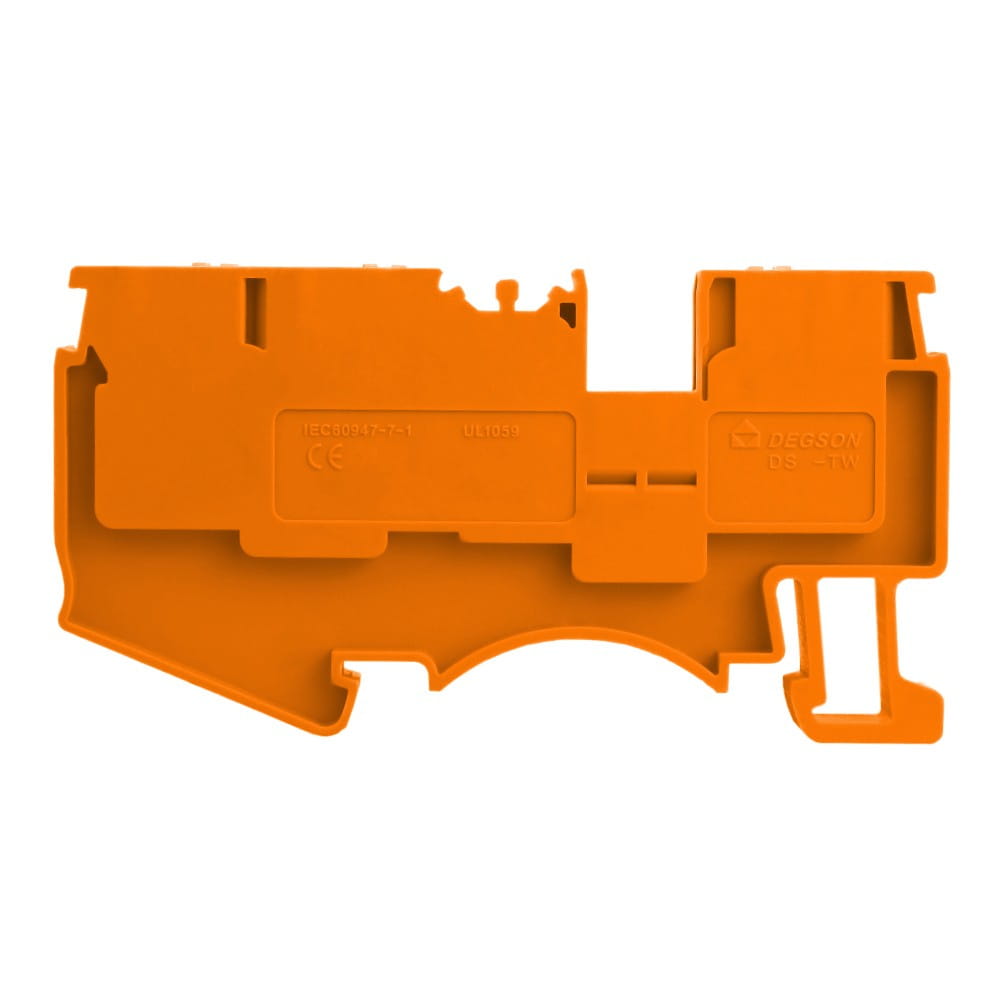

Złączka szynowa 2,5mm2 DS2.5 TW
3-przewodowa pomarańczowa, zacisk Push-in
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii DS2.5 TW umożliwiają łączenie przewodów o przekroju 0.2 - 2,5mm2 (26 - 12 AWG) przy pomocy zacisków Push-in. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Produktom zostały przyznane certyfikaty UL. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie.
➡️ Cechy złączki szynowej DS 2.5 TW:
✔️ zaciski sprężynowe Push-in
✔️ umożliwia łączenie trzech przewodów na jednym biegunie
✔️ napięcie znamionowe 800 V
✔️ prąd znamionowy 24 A
✔️ przekrój przewodów 0,2 - 2,5 mm2 (26 - 12 AWG)
✔️ kolor pomarańczowy
✔️ certyfikacja zgodności z normą UL 1059 (nr. certyfikatu E228872)
✔️ wysokiej jakości materiał
| Właściwości klem zaciskowych | z blokadą Push-in |
| złącze (komponenty) |
zacisk push-in |
| połączenie |
złącze wtykowe |
| typ złączki |
szynowa |
| ilość torów |
1 |
| ilość zacisków |
3 |
| montaż na szynie DIN 35 |
tak |
|
montaż elektryczny |
zacisk sprężynowy |
| wykonanie |
klatka z wysokogatunkowej stali |
| maksymalne pole przekroju poprzecznego przewodu elastycznego |
2.5mm2 |
| napięcie znamionowe |
800 V |
| znamionowe napięcie udarowe |
8 kV |
| prąd znamionowy |
24 A |
| zasięg drutu |
26 - 12 AWG 0.2 - 2.5mm2 |
| długość zdejmowania izolacji |
10-12 mm |
| temperatura pracy |
od -40℃ do + 105℃ |

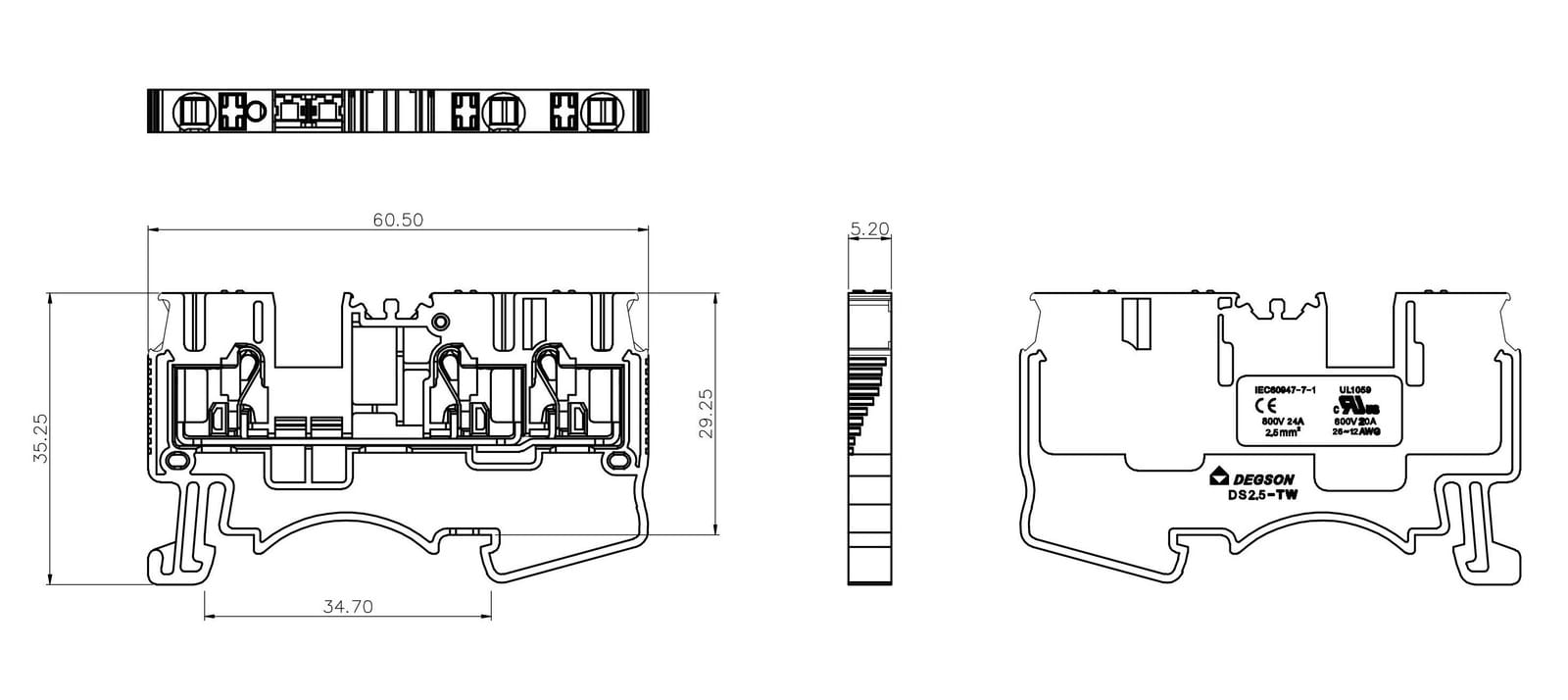

| wymiary |
 |
|
podstawowy kolor złącza |
pomarańczowy |
|
certyfikat UL 1059 |
nr. E228872 |
|
deklaracja zgodności CE |
tak |
|
dyrektywa RoHs |
tak |
|
akcesoria |
Oznaczniki na złączki - ZB5-10P DOSTĘPNE NA NASZYCH AUKCJACH |
|
Symbol |
DS2.5-TW-01P-15-00AH |
