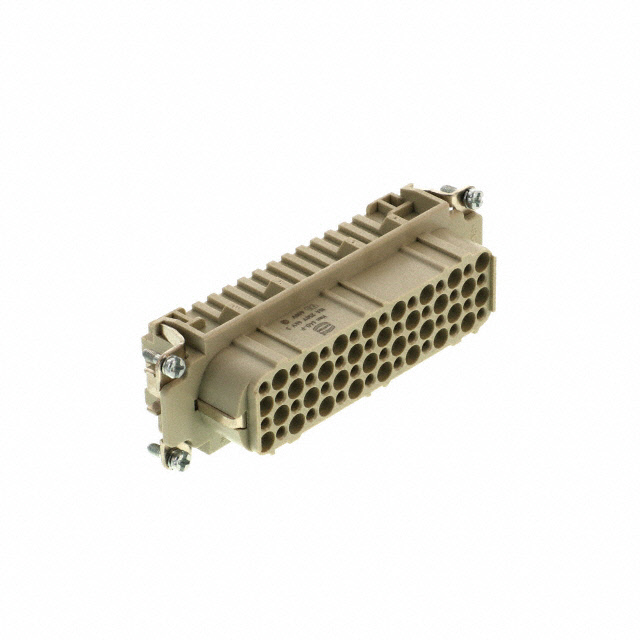

HARTING 09 21 064 3101 — Han® D moduł żeński Crimp, 64 + 1 PE (24B)
Opis
Solidny 64-pozycyjny moduł żeński Han® D (rozmiar 24 B) z łącznikiem crimp — przeznaczony do transmisji sygnałów i zasilania w konfiguracjach wielostykowych. Dzięki wysokiej gęstości połączeń i niezawodnej konstrukcji doskonale sprawdzi się w instalacjach przemysłowych i aplikacjach mobilnych.
Kluczowe cechy
-
64 styki + 1 styk ochronny PE, format Han® D 24 B — maksymalna gęstość połączeń
-
Montaż crimp, styki zamawiane osobno — niezawodne i trwałe połączenie
-
Prąd znamionowy 10 A na styk, napięcie 250 V (600 V wg UL/CSA) — bezpieczna relacja sygnałowo-zasilająca
-
Izolacja PC RAL 7032, UL 94 V‑0 — odporność mechaniczna i ognioodporność
-
Temperatura pracy –40…+125 °C, ≥ 500 cykli łączeń — długotrwała niezawodność
Zastosowania
-
Kompleksowe instalacje sygnałowo-zasilające — automatyka, sterowanie, maszyny i pojazdy,
-
Rozwiązania mobilne i kolejowe spełniające normę ochrony przeciwpożarowej EN 45545‑2 ,
-
Złącza wielopozycyjne w panelach i obudowach Han® D, wymagające łączy PE.
Specyfikacja techniczna
-
Typ modułu: żeński insert Han® D 24 B, crimp
-
Liczba styków: 64 + 1 styk PE
-
Przekrój przewodu: 0,14…2,5 mm² (AWG 26–14)
-
Prąd znamionowy: 10 A na styk
-
Napięcie znamionowe: 250 V (600 V wg UL/CSA)
-
Impulsowe napięcie: 4 kV, stopień zanieczyszczenia 3
-
Odporność izolacji: > 10¹⁰ Ω, opór styku ≤ 3 mΩ
-
Materiał: poliwęglan PC UL 94 V‑0, kolor RAL 7032
-
Temperatura pracy: –40…+125 °C, ≥ 500 cykli łączeń
-
Montaż w obudowie: wkład do Hans D 24 B
-
Waga: ok. 4 g netto, produkcja: Rumunia; CN 85366990
