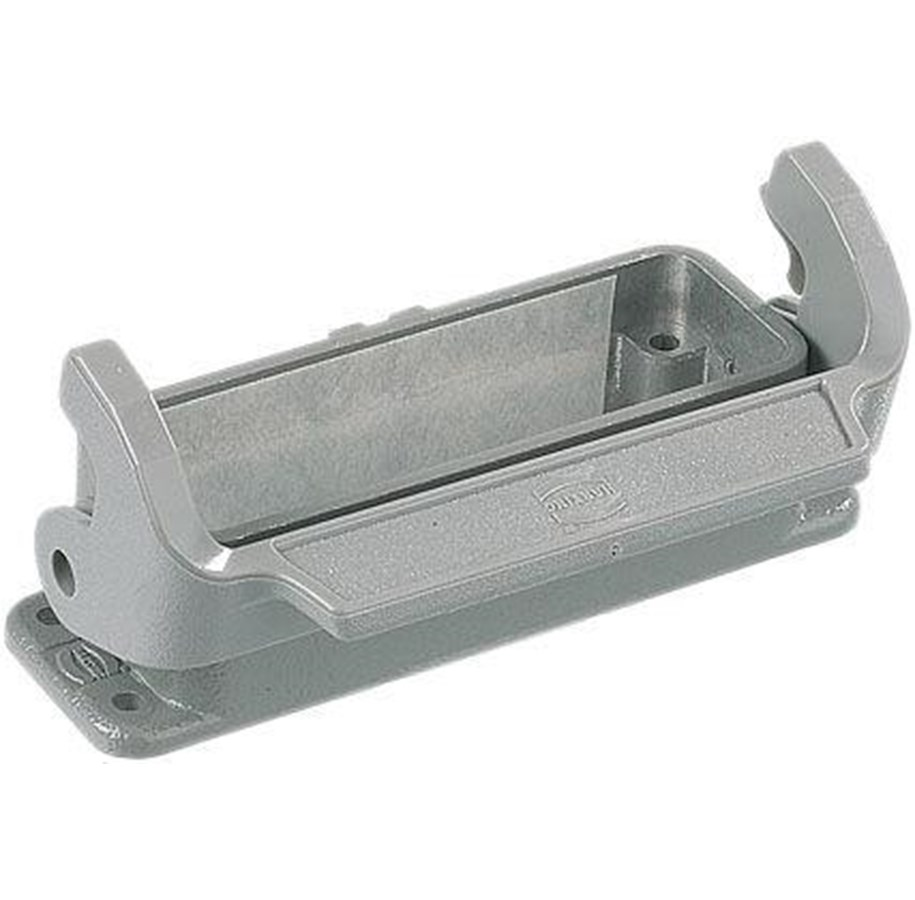

09200160301 – Han A® 16A obudowa panelowa (bulkhead), niska konstrukcja, 1 dźwignia

Opis

Solidna obudowa panelowa serii Han A®, rozmiar 16 A, model 09200160301, przeznaczona do montażu przelotowego („bulkhead mounted”). Wycieniowana na niską wysokość konstrukcja, wykonana z odlewu aluminiowego, malowana proszkowo w kolorze RAL 7037, z pojedynczym mechanizmem dźwigniowym – oferuje szybki, pewny montaż i ochronę IP65.

Kluczowe cechy

• Niska konstrukcja 16 A – oszczędza przestrzeń montażową, idealna do kompaktowych paneli

• Jednodźwigniowy zamek z mechanizmem Han‑Easy Lock® – szybki montaż bez użycia narzędzi

• Korpus odlew aluminiowy z powłoką proszkową RAL 7037 – wysoka wytrzymałość mechaniczna

• Uszczelka NBR + śruby M3 (moment 1 Nm) – szczelność IP65 wg IEC 60529

• Zakres temperatur –40 … +125 °C, zgodny z normą IEC 61984 – odporny na ekstremalne warunki

• Certyfikaty UL 50/50E, CE, DNV‑GL, zgodny z EN 45545‑2 HL1‑3 – do zastosowań przemysłowych i kolejowych

Zastosowania

• Montaż panelowy w automatyce, maszynach i instalacjach rozdzielczych

• Gdzie przestrzeń montażowa jest ograniczona, ale wymagana jest ochrona IP65

• Środowiska przemysłowe i transportowe, szczególnie kolejowe (EN 45545‑2)

• Połączenia kabel–kabel oraz kabel–urządzenie, wymagające solidnego i szczelnego rozwiązania

Specyfikacja techniczna

• Seria: Han A®

• Typ: obudowa panelowa (bulkhead mounted, low profile)

• Rozmiar: 16 A

• Montaż: przelotowy przez panel, śruby mocujące M3, moment 1 Nm

• Mechanizm blokady: pojedyncza dźwignia Han‑Easy Lock® (PC + stal nierdzewna)

• Materiał korpusu: aluminium odlewany, powłoka proszkowa RAL 7037

• Uszczelnienie: NBR (IP65 wg IEC 60529)

• Zakres temperatur pracy: –40 °C do +125 °C

• Wymiary: ok. 96 × 51 × 26 mm

• Waga netto: ~63 g

• Typ montażu: standard UL 50 / UL 50E typ 4, 4X, 12

• Certyfikaty i zgodność: IEC 61984, UL 50/50E, CE, DNV‑GL, UL 1977/CSA, EN 45545‑2 (HL1‑3)

• Kraj pochodzenia: Niemcy

• GTIN: 5713140039667
