Opis

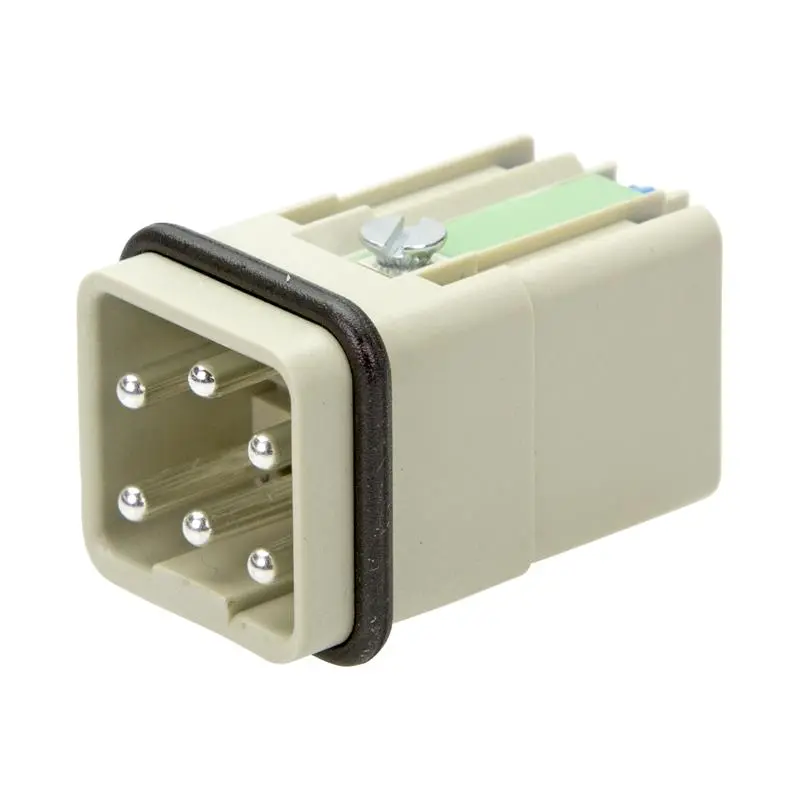

HARTING 09120052633 – Han Q 5/0‑M‑QL 5‑pinowy męski moduł Quick Lock® (z PE)
Opis
Moduł Han Q 5/0‑M‑QL o numerze katalogowym 09120052633 to męski insert do systemów HARTING Han Q, zaprojektowany do szybkiego i beznarzędziowego montażu przewodów metodą push‑in z blokadą Quick Lock®. Dzięki kompaktowemu wykonaniu, moduł idealnie sprawdzi się w aplikacjach wymagających wysokiej gęstości połączeń.
Kluczowe cechy
-
5 styków plus styk ochronny PE dla bezpieczeństwa
-
Technologia Han‑Quick Lock® – szybkie, beznarzędziowe zakończenie przewodów typu push‑in
-
Przekrój przewodu: 0,5–2,5 mm² (AWG 20–14)
-
Nominalny prąd 16 A, napięcie robocze do 400 V AC i do 600 V AC/DC zgodnie z UL/CSA
-
Niska rezystancja styków ≤ 1 mΩ – srebrzone styki z stopu miedzi
-
Obudowa z poliwęglanu PC (RAL 7032), odporność ogniowa UL 94 V‑0
-
Zakres pracy temperatur: –40 °C … +125 °C, trwałość co najmniej 500 cykli
Zastosowania
-
Systemy złączy przemysłowych Han® Q w rozdzielnicach, maszynach i automatyce
-
Aplikacje wymagające gęstych zabudów – Han Q umożliwia ogromną liczbę styków w ograniczonej przestrzeni
-
Szybki serwis i wymiana – bez konieczności stosowania narzędzi dzięki Quick Lock®
-
Instalacje z ochroną przeciwporażeniową – dzięki stykom PE w module
Specyfikacja techniczna
-
Typ: męski insert push-in Han Q 5/0 (3A size) + PE
-
Liczba styków: 5 + PE
-
Prąd znamionowy: 16 A
-
Napięcie znamionowe: do 400 V AC (między przewodami), 230 V AC (przewód–ziemia); UL/CSA do 600 V
-
Impulsowe napięcie: 4 kV
-
Przekrój przewodu: 0,5–2,5 mm² (AWG 20–14)
-
Rezystancja styków: ≤ 1 mΩ
-
Izolacja: PC UL 94 V‑0, kolor RAL 7032
-
Temperatura pracy: –40 °C … +125 °C
-
Cykl wpinania: ≥ 500
-
Szczelność styków: stopień zanieczyszczenia 3
-
Masa netto: około 19 g, produkcja Rumunia
-
Zgodności: IEC 60664‑1, IEC 61984, UL 1977, CSA‑C22.2 Nr 182.3, DNV GL
Kup teraz
Kup teraz na pstryczekelektryczek.pl!
HARTING 09120052633 to wszechstronny, kompaktowy i szybki w montażu insert do złączy przemysłowych Han Q, który dzięki technologii Quick Lock® idealnie łączy bezpieczeństwo, wydajność i wygodę instalacji.
