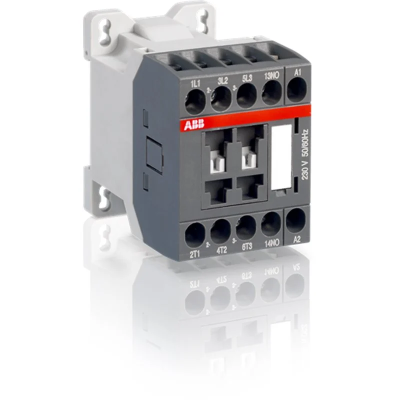

ABB ; AS09-30-10-20 AC3- 4,0kW Stycznik 24V 50/60Hz

Dostępność: Dostępny na zamówienie
Cena brutto: 134,72 zł 134.72
Cena netto: 109,53 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ABB
Kod produktu: 1SBL101001R2010
Pin It

Opis

Styczniki AS09 są stosowane głównie do sterowania silnikami trójfazowymi i generalnie do sterowania obwodami mocy do 690 V AC lub 220 V DC. Stosowane są głównie do sterowania silnikami trójfazowymi, obciążeniami nieindukcyjnymi lub słabo indukcyjnymi. Styczniki 3-biegunowe serii AS… jednorzędowe 3-biegunowe mają konstrukcję blokową. - Bieguny główne i bloki styków pomocniczych: 3 bieguny główne, 1 wbudowany styk pomocniczy, dodatkowe bloki styków pomocniczych montowane z przodu (styki pomocnicze połączone mechanicznie zgodne z załącznikiem L normy IEC 60947-5-1. Zgodność ze stykami lustrzanymi N.C. z załącznikiem F normy IEC 60947-4-1) - Obwód sterujący: sterowany prądem przemiennym z laminowanym obwodem magnetycznym - Akcesoria: dostępna jest szeroka gama akcesoriów.

Ogólne informacje

  • Typ produktu:
    AS09-30-10-20
  • Kod zamówieniowy:
    1SBL101001R2010
  • Numer EAN:
    3471523032200
  • Opis katalogowy:
    AS09-30-10-20 24V50/60HZ Contactor

    Dane techniczne

    • Ilość styków glównych NO:
      3
    • Ilość styków glównych NC:
      0
    • Ilość styków pomocniczych NO:
      1
    • Ilość styków pomocniczych NC:
      0
    • Normy:
      IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
    • Znamionowe napięcie pracy:
      Obwód pomocniczy 690 V
      Obwód główny 690 V
    • Częstotliwość znamionowa (f):
      Obwód pomocniczy 50 / 60 Hz
      Obwód główny 50 / 60 Hz
    • Prąd przy chłodzeniu konwencjonalnym (Ith):
      wg IEC 60947-4-1, Open Contactors q=40°C 22 A
      wg IEC 60947-5-1, q=40°C 10 A
    • Znamionowy prąd pracy AC-1 (Ie):
      (690 V) 40 °C 22 A
      (690 V) 60 °C 18 A
      (690 V) 70 °C 15 A
    • Znamionowy prąd pracy AC-3 (Ie):
      (415 V) 60 °C 9 A
      (440 V) 60 °C 8 A
      (500 V) 60 °C 8 A
      (690 V) 60 °C 5 A
      (380 / 400 V) 60 °C 9 A
      (220 / 230 / 240 V) 60 °C 9 A
    • Moc znamionowa AC-3 (Pe):
      (400 V) 4 kW
      (415 V) 4 kW
      (440 V) 4 kW
      (500 V) 4 kW
      (690 V) 4 kW
      (220 / 230 / 240 V) 2.2 kW
    • Znamionowy prąd pracy AC-15 (Ie):
      (500 V) NC 2
      (500 V) 2 A
      (690 V) 2 A
      (24 / 127 V) 6 A
      (220 / 240 V) 4 A
      (400 / 440 V) 3 A
    • Znamionowy prąd zwarciowy wytrzymywalny (Icw):
      przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 10s 100 A
      przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 15mn 22 A
      przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1mn 50 A
      przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1s 230 A
      przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 30s 65 A
      for 0.1 s 140 A
      for 1 s 100 A
    • Maksymalna zdolność wyłączania:
      cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 155 A
      cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A
    • Maksymalna wytrzymalosc elektryczna:
      (AC-1) 600 cykli na godzinę
      (AC-15) 1200 cykli na godzinę
      (AC-2 / AC-4) 300 cykli na godzinę
      (AC-3) 1200 cykli na godzinę
      (DC-13) 900 cykli na godzinę
    • Znamionowy prąd pracy DC-13 (Ie):
      (24 V) 6 A / 144 W
      (48 V) 2.8 A / 134 W
      (72 V) 1 A / 72 W
      (110 V) 0.55 A / 60 W
      (125 V) 0.55 A / 69 W
      (220 V) 0.27 A / 60 W
      (250 V) 0.27 A / 68 W
    • Znamionowe napięcie izolacji (Ui):
      wg IEC 60947-4-1 i VDE 0110 (Gr. C) 690 V
      wg IEC 60947-5-1 i VDE 0110 (Gr. C) 690 V
      wg UL/CSA 600 V
    • Napięcie znamionowe udarowe wytrzymywane (Uimp):
      Obwód pomocniczy 6 kV
    • Maksymalna wytrzymalosc mechaniczna:
      3600 cykli na godzinę
    • Ograniczenie napięcia cewki (Uc):
      50 Hz 24 V
      60 Hz 24 V
    • Czas pracy:
      Between Coil De-energization and NC Contact Closing 7 ... 22 ms
      Between Coil De-energization and NO Contact Opening 5 ... 19 ms
      Between Coil Energization and NC Contact Opening 6 ... 18 ms
      Between Coil Energization and NO Contact Closing 9 ... 24 ms
    • Dane montażowe-obwód glówny (roboczy):
      Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
      Elastyczny z izolowaną tulejką 1x 0.75 ... 2.5 mm²
      Elastyczny z izolowaną tulejką 2x 0.75 ... 1.5 mm²
      Sztywny 1/2x 0.75 ... 4 mm²
    • Dane montażowe-obwód pomocniczy:
      Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
      Elastyczny z izolowaną tulejką 1x 0.75 ... 2.5 mm²
      Elastyczny z izolowaną tulejką 2x 0.75 ... 1.5 mm²
      Sztywny 1/2x 0.75 ... 2.5 mm²
    • Dane montażowe-obwód sterowania:
      Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
      Elastyczny z izolowaną tulejką 1x 0.75 ... 2.5 mm²
      Elastyczny z izolowaną tulejką 2x 0.75 ... 1.5 mm²
      Sztywny 1/2x 0.75 ... 2.5 mm²
    • Długość odizolowania przewodu:
      Obwód pomocniczy 9 mm
      Obwód sterowania 9 mm
      Obwód główny 9 mm
    • Stopień ochrony:
      acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
      acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
      acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
      IP20
    • Typ zacisku:
      Screw Terminals


    Informacje o pakowaniu

      • Jednostka opakowania (poziom 1):
        1 sztuka
      • Szerokość opakowania (poziom 1):
        78 mm
      • Długość opakowania (poziom 1):
        80 mm
      • Wysokość opakowania (poziom 1):
        48 mm
      • Waga opakowania brutto (poziom 1):
        0.22 kg
      • EAN opakowania (poziom 1):
        3471523032200
