ABB ; AFS30-30-22-11 Stycznik bezpieczeństwa 24-60V50/60HZ 20-60VDC

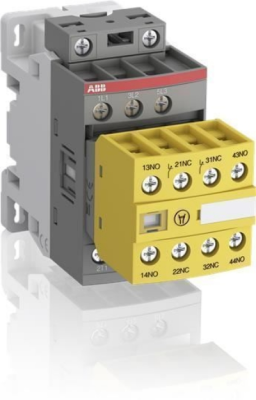

AFS30-30-22-11 to 3-biegunowy stycznik - 690 V IEC lub 600 V UL ze stałymi blokami styków pomocniczych 2 NO + 2 NZ montowanymi z przodu ze złączami śrubowymi, sterujący silnikami do 15 kW / 400 V AC (AC- 3) lub 20 hp / 480 V UL i przełączanie obwodów mocy do 50 A (AC-1) lub 50 A UL ogólnego użytku. Styczniki AFS można łatwo zintegrować z systemami producenta maszyn, spełniając główne normy EN ISO 13849 i EN 62061 - gwarantując bezpieczne użytkowanie maszyn i urządzeń. Łatwo rozpoznawalny żółty blok styków pomocniczych o niskim zużyciu energii zapewnia obwody sprzężenia zwrotnego stanu wymagane w zastosowaniach związanych z bezpieczeństwem maszyn. Dzięki technologii AF stycznik ma szeroki zakres napięcia sterującego (24 ... 60 V), radząc sobie z dużymi wahaniami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając odrębne działanie w niestabilnych sieciach. Ponadto wbudowane jest zabezpieczenie przeciwprzepięciowe, oferujące kompaktowe rozwiązanie. Styczniki AF mają konstrukcję blokową, którą można łatwo rozbudować o dodatkowe bloki styków pomocniczych i dodatkową szeroką gamę akcesoriów.

Ogólne informacje

• Typ produktu:

  AFS30-30-22-11

• Kod zamówieniowy:

  1SBL277082R1122

• Numer EAN:

  3471523005488

• Opis katalogowy:

  AFS30-30-22-11 24-60V50/60HZ 20-60VDC Contactor

  Dane techniczne

  • Ilość styków glównych NO:

    3

  • Ilość styków glównych NC:

    0

  • Ilość styków pomocniczych NO:

    2

  • Ilość styków pomocniczych NC:

    2

  • Normy:

    IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-16, UL 60947-4-1, CSA C22.2 No. 60947-4-1

  • Znamionowe napięcie pracy:

    Obwód pomocniczy 690 V
    Obwód główny 690 V

  • Częstotliwość znamionowa (f):

    Obwód pomocniczy 50 / 60 Hz
    Obwód sterowania 50 / 60 Hz
    Obwód główny 50 / 60 Hz

  • Prąd przy chłodzeniu konwencjonalnym (I_th):

    wg IEC 60947-4-1, Open Contactors q=40°C 50 A
    wg IEC 60947-5-1, q=40°C 16 A

  • Znamionowy prąd pracy AC-1 (I_e):

    (690 V) 40 °C 50 A
    (690 V) 60 °C 42 A
    (690 V) 70 °C 37 A

  • Znamionowy prąd pracy AC-3 (I_e):

    (415 V) 60 °C 32 A
    (440 V) 60 °C 32 A
    (500 V) 60 °C 28 A
    (690 V) 60 °C 21 A
    (380 / 400 V) 60 °C 32 A
    (220 / 230 / 240 V) 60 °C 33 A

  • Znamionowy prąd pracy AC-3e (I_e):

    (415 V) 60 °C 32 A
    (440 V) 60 °C 32 A
    (500 V) 60 °C 28 A
    (690 V) 60 °C 21 A
    (380 / 400 V) 60 °C 32 A
    (220 / 230 / 240 V) 60 °C 33 A

  • Moc znamionowa AC-3 (P_e):

    (400 V) 15 kW
    (415 V) 15 kW
    (440 V) 18.5 kW
    (500 V) 18.5 kW
    (690 V) 18.5 kW
    (380 / 400 V) 15 kW
    (220 / 230 / 240 V) 9 kW

  • Moc znamionowa AC-3e (P_e):

    (415 V) 15 kW
    (440 V) 18.5 kW
    (500 V) 18.5 kW
    (690 V) 18.5 kW
    (380 / 400 V) 15 kW
    (220 / 230 / 240 V) 9 kW

  • Znamionowy prąd pracy AC-15 (I_e):

    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A

  • Znamionowy prąd zwarciowy wytrzymywalny (I_cw):

    przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 10s 350 A
    przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 15mn 50 A
    przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1mn 150 A
    przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1s 700 A
    przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 30s 225 A
    for 0.1 s 140 A
    for 1 s 100 A

  • Maksymalna zdolność wyłączania:

    cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
    cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A

  • Maksymalna wytrzymalosc elektryczna:

    (AC-1) 600 cykli na godzinę
    (AC-15) 1200 cykli na godzinę
    (AC-2 / AC-4) 150 cykli na godzinę
    (AC-3) 1200 cykli na godzinę
    (DC-13) 900 cykli na godzinę

  Informacje o pakowaniu

  • Jednostka opakowania (poziom 1):

    box 1 sztuka

  • Szerokość opakowania (poziom 1):

    87 mm

  • Długość opakowania (poziom 1):

    121 mm

  • Wysokość opakowania (poziom 1):

    47 mm

  • Waga opakowania brutto (poziom 1):

    0.36 kg

  • EAN opakowania (poziom 1):

    3471523005488
